ヘッド交換式エンドミルでダウンタイムを削減

最適工具の選定で、加工能率を向上!
工具交換時間を大幅に削減し、生産性を改善!

使用用途 & 特長

肩削り肩削り(R付き)平面加工溝入れ溝入れ(R付き)側面溝入れ側面彫込み斜め送り倣い突き穴繰広げ穴あけ座繰り穴面取り面取り外径ねじ切り内径ねじ切り

1. 豊富な刃型形状

• 45種の目的別ヘッドを、ねじ込み式で簡単&確実に交換可能。

2. 3種類のシャンク材質

• 鋼、超硬、タングステン材質をラインナップ
• 切削条件、長さ、加工形態に応じて最適な組合せを選択可

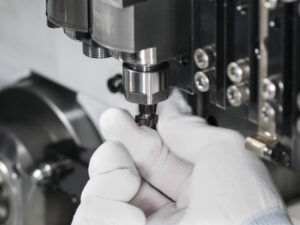

3. 工具交換時間を大幅短縮 !!

機械のダウンタイムを劇的に短縮。
刃先交換のみで手間要らず。

4. 抜群の刃先位置再現性

テーパ+端面の二面拘束で、高い再現性と精度を維持。

ヘッド & 材種

インサート

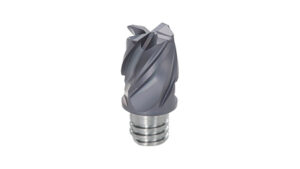

スクエア

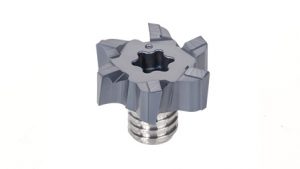

平面加工用

高送り

ボール

ラジアス

バレル

面取り&スポットドリル

面取り(中心刃なし)

センタードリル

座繰り

Tスロット

スレッドミリング

主な材種

AH735

  • 3 種類の機能を持つNano積層膜を融合
  • 耐チッピング性および耐欠損性に優れる

AH715

  • 3 種類の機能を持つNano積層膜を融合
  • 耐摩耗性と耐欠損性のバランスに優れる

GH130

  • 高い耐チッピング性、耐欠損性を誇る
  • 鋼、ステンレス鋼、鋳鉄加工用材種

GH730

  • 優れた耐久摩耗性と耐久チッピング性を両立
  • 多種多様な被削材への第一推奨材種

カッタ

シャンクタイプ

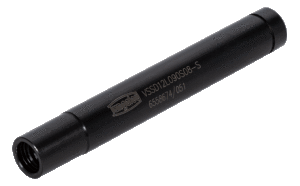

ストレート

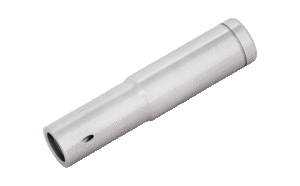

ストレート油穴付き

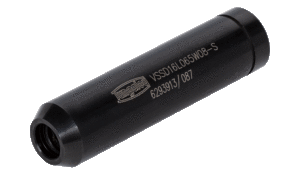

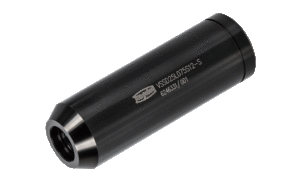

ウェルドン

高剛性仕様

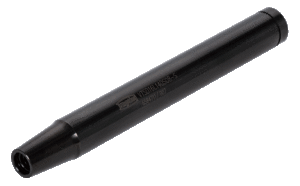

テーパーネック

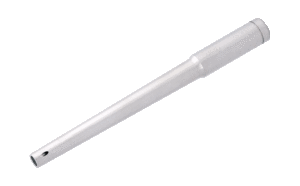

テーパーネック油穴付き

加工事例

加工部品名: ギア
被削材: SCM420
Shank: VSSD16L100S10-S (Steel, ø16 mm)
Head: VEE160L12.0C60I04S10 (ø16 mm)
材種: AH715
切削条件: Vc = 100 (m/min)
fz = 0.09 (mm/t)
ap = 10 (mm)
ae = 0.1 (mm)
切削油: 湿式
加工部品名: シャフト
被削材: S45C
Shank: VSSD10L075S06-S (Steel, ø10 mm)
Head: VEH100L15.0R10I04S06 (ø10 mm)
材種: AH715
切削条件: Vc = 100 (m/min)
fz = 0.05 (mm/t)
ap = 1 (mm)
ae = 6 (mm)
切削油: 湿式
加工部品名: ラック
被削材: SCM440
Shank: VSSD25L075S12-S (Steel, ø25 mm)
Head: VEH200L30.0R05I04S12 (ø20 mm)
材種: AH715
切削条件: Vc = 140 (m/min)
fz = 0.08 (mm/t)
ap = 24 (mm)
ae = 5.5 (mm)
切削油: 湿式

標準切削条件

スクエア - 肩削り
VEH, VEE: 3 枚刃, VED / VEE: 4枚刃, VEE-A, VEE-I, VEE-R, VED-R, VEE-C
ISO 被削材 硬さ 切削速度 Vc (m/min) 刃当り送り: fz (mm/t) 切込み
ap (mm)
切削幅
ae
(mm)
工具径: DC (mm)
5 6 8 10 12 16 20 25 32
炭素鋼
S45C, S55C など
– 300 HB 80 – 180 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
合金鋼
SCM440, SCr420 など
– 300 HB 60 – 140 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 60 – 120 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
ステンレス鋼
SUS304, SUS316 など
– 200 HB 40 – 100 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 80 – 200 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 80 – 200 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
アルミニウム合金
Si < 13%
200 – 700 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
アルミニウム合金
Si ≧ 13%
100 – 300 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
チタン合金
Ti-6Al-4V など
40 – 80 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
耐熱合金
インコネル 718 など
20 – 40 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
焼入れ鋼
SKD6, SKT4 など
40 – 50 HRC 40 – 80 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 20 – 60 0.03 – 0.07 0.03 – 0.07 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.1 – 0.18 0.6 x DC 0.25 x DC
VED / VEE: 6枚刃, VED / VEE: 8, 10枚刃, VED: 7, 9枚刃
ISO 被削材 硬さ 切削速度
Vc (m/min)
刃当り送り: fz (mm/t) 切込み
ap (mm)
切削幅
ae
(mm)
工具径: DC (mm)
8 10 12 16 20 25
チタン合金
Ti-6Al-4V など
60 – 120 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.6 x DC 0.02 x DC
耐熱合金
インコネル 718 など
30 – 60 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.6 x DC 0.02 x DC
焼入れ鋼
SKD6, SKT4 など
40 – 50 HRC 80 – 160 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.6 x DC 0.02 x DC
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 40 – 90 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 0.6 x DC 0.02 x DC
スクエア - 溝加工
VEH, VEE: 3枚刃, VED/VEE: 4枚刃, VEE-A, VEE-I, VEE-R, VEE-C
ISO 被削材 硬さ 切削速度 Vc (m/min) 刃当り送り: fz (mm/t) 切込み
ap (mm)
工具径: DC (mm)
5 6 8 10 12 16 20 25 32
炭素鋼
S45C, S55C など
– 300 HB 50 – 70 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
合金鋼
SCM440, SCr420 など
– 300 HB 40 – 80 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 40 – 70 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
ステンレス鋼
SUS304, SUS316 など
– 200 HB 30 – 60 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 50 – 120 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 50 – 120 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
アルミニウム合金
Si < 13
130 – 400 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
アルミニウム合金
Si ≧ 13%
70 – 200 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
チタン合金
Ti-6Al-4V など
– 40 HRC 20 – 40 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
耐熱合金
インコネル 718 など
– 40 HRC 10 – 20 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
焼入れ鋼
SKD6, SKT4 など
40 – 50 HRC 25 – 60 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 10 – 30 0.03 – 0.04 0.03 – 0.04 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.07 – 0.1 0.07 – 0.1 0.5 x DC
平面加工
VFM
ISO 被削材 硬さ 切削速度 Vc (m/min) 刃当り送り: fz (mm/t) 切込み ap (mm) 切削幅ae(mm)
工具径: DC (mm)
12 16 20 25
炭素鋼
S45C, S55C など
– 300 HB 80 – 180 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
合金鋼
SCM440, SCr420 など
– 300 HB 60 – 140 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 60 – 120 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
ステンレス鋼
SUS304, SUS316 など
– 200 HB 40 – 100 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 80 – 200 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 80 – 200 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
アルミニウム合金
Si < 13%
200 – 700 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
アルミニウム合金
Si ≧ 13%
100 – 300 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
チタン合金
Ti-6Al-4V など
40 – 80 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
耐熱合金
インコネル 718 など
20 – 40 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
焼入れ鋼
SKD6, SKT4
40 – 50 HRC 40 – 80 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 20 – 60 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.1 – 0.17 1 0.7 x DC
高送り
VFX: 2, 4, 6枚刃
ISO 被削材 硬さ 切削速度 Vc (m/min) ø10 ø12 ø16 ø20 切削幅
a
e (mm)
刃当り送り
f
z (mm/t)
切込み
ap (mm)
刃当り送り
f
z (mm/t)
切込み
ap (mm)
刃当り送り
fz (mm/t)
切込み
ap (mm)
刃当り送り
fz (mm/t)
切込み
a
p (mm)
炭素鋼
S45C, S55C など
– 300 HB 100 – 200 0.3 – 0.7 0.5 0.4 – 0.8 0.5 0.5 – 0.9 0.75 0.6 – 1 1 0.6 x DC
合金鋼
SCM440, SCr420 など
– 300 HB 80 – 180 0.2 – 0.6 0.5 0.3 – 0.7 0.5 0.4 – 0.8 0.75 0.5 – 0.9 1 0.6 x DC
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 80 – 160 0.2 – 0.5 0.4 0.2 – 0.5 0.4 0.3 – 0.6 0.5 0.3 – 0.6 0.75 0.6 x DC
ステンレス鋼
SUS304, SUS316 など
– 200 HB 60 – 100 0.2 – 0.6 0.4 0.2 – 0.6 0.4 0.3 – 0.7 0.5 0.3 – 0.7 0.75 0.6 x DC
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 100 – 220 0.3 – 0.7 0.5 0.4 – 0.8 0.75 0.5 – 0.9 0.75 0.6 – 1 1 0.6 x DC
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 100 – 220 0.2 – 0.6 0.5 0.3 – 0.7 0.75 0.4 – 0.8 0.75 0.5 – 0.9 1 0.6 x DC
チタン合金
Ti-6Al-4V など
40 – 80 0.2 – 0.5 0.4 0.2 – 0.5 0.4 0.2 – 0.6 0.5 0.2 – 0.6 0.5 0.25 x DC
耐熱合金
インコネル 718 など
20 – 40 0.1 – 0.3 0.3 0.1 – 0.3 0.3 0.1 – 0.3 0.4 0.1 – 0.3 0.4 0.25 x DC
焼入れ鋼
SKD6, SKT4 など
40 – 50 HRC 40 – 80 0.2 – 0.4 0.3 0.2 – 0.4 0.3 0.3 – 0.5 0.4 0.3 – 0.5 0.4 0.45 x DC
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 20 – 60 0.1 – 0.2 0.2 0.1 – 0.2 0.2 0.1 – 0.3 0.3 0.1 – 0.3 0.3 0.25 x DC
  • 刃当り送りは各製品の最大刃当り送りを超えないように設定してください。
ボール - 倣い加工(荒加工)
VBB-BM / BG / SG, VBD-BG, VBE-BGA
ISO 被削材 硬さ 切削速度 Vc (m/min) 刃当り送り: fz (mm/t) 切込み ap (mm) ピックフィード
Pf (mm)
工具径: DC (mm)
5 6 8 10 12 16 20 25
炭素鋼
S45C, S55C など
– 300 HB 100 – 200 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.4 x DC
合金鋼
SCM440, SCr420 など
– 300 HB 80 – 180 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.4 x DC
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 80 – 160 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.4 x DC
ステンレス鋼
SUS304, SUS316 など
– 200 HB 60 – 100 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.4 x DC
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 100 – 220 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.4 x DC
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 100 – 220 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.4 x DC
アルミニウム合金
Si < 13%
200 – 700 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.4 x DC
アルミニウム合金
Si ≧ 13%
100 – 300 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.4 x DC
チタン合金
Ti-6Al-4V など
40 – 80 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.2 x DC
耐熱合金
インコネル 718 など
20 – 40 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.2 x DC
焼入れ鋼
SKD6, SKT4 など
40 – 50 HRC 40 – 80 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.2 x DC
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 20 – 60 0.03 – 0.07 0.03 – 0.07 0.04 – 0.08 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.08 – 0.15 0.08 – 0.15 0.3 x DC 0.2 x DC
ボール - 倣い加工(中仕上げ、仕上げ加工)
VBB-BM / BG / SG, VBD-BG, VBE-BGA
ISO 被削材 硬さ 切削速度
Vc
(m/min)
刃当り送り: fz (mm/t) 切込み
ap (mm)
ピックフィード
Pf (mm)
工具径: DC (mm)
5 6 8 10 12 16 20 25
炭素鋼
S45C, S55C など
– 300 HB 120 – 250 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.1 x DC 0.15 x DC
合金鋼
SCM440, SCr420 など
– 300 HB 100 – 220 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.1 x DC 0.15 x DC
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 100 – 200 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.1 x DC 0.15 x DC
ステンレス鋼
SUS304, SUS316 など
– 200 HB 80 – 120 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.1 x DC 0.15 x DC
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 120 – 280 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.1 x DC 0.15 x DC
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 120 – 280 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.1 x DC 0.15 x DC
アルミニウム合金
Si < 13%
300 – 1000 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.1 x DC 0.15 x DC
アルミニウム合金
Si ≧ 13%
150 – 400 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.1 x DC 0.15 x DC
チタン合金
Ti-6Al-4V など
50 – 100 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.08 x DC 0.1 x DC
耐熱合金
インコネル 718 など
30 – 50 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.08 x DC 0.1 x DC
焼入れ鋼
SKD6, SKT4 など
40 – 50 HRC 50 – 100 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.08 x DC 0.1 x DC
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 30 – 80 0.04 – 0.09 0.04 – 0.09 0.06 – 0.11 0.07 – 0.12 0.08 – 0.13 0.09 – 0.16 0.1 – 0.18 0.1 – 0.18 0.08 x DC 0.1 x DC
ラジアス - 肩削り
VRB, VRC, VRD
ISO 被削材 硬さ 切削速度 Vc (m/min) 刃当り送り: fz (mm/t) 切込み
a
p (mm)
切削幅
a
e(mm)
工具径: DC (mm)
8 10 12 16 20
炭素鋼
S45C, S55C など
– 300 HB 80 – 180 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
合金鋼
SCM440, SCr420 など
– 300 HB 60 – 140 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 60 – 120 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
ステンレス鋼
SUS304, SUS316 など
– 200 HB 40 – 100 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 80 – 200 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 80 – 200 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
アルミニウム合金
Si < 13%
200 – 700 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
アルミニウム合金
Si ≧ 13%
100 – 300 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
チタン合金
Ti-6Al-4V など
40 – 80 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
耐熱合金
インコネル 718 など
20 – 40 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
焼入れ鋼
SKD6, SKT4 など
40 – 50 HRC 40 – 80 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 20 – 60 0.05 – 0.09 0.07 – 0.12 0.08 – 0.13 0.09 – 0.15 0.1 – 0.17 0.6 x DC 0.25 x DC
ラジアス - 溝加工
VRB, VRC, VRD
ISO 被削材 硬さ 切削速度 Vc (m/min) 刃当り送り: fz (mm/t) 切込み
ap (mm)
工具径: DC (mm)
8 10 12 16 20
炭素鋼
S45C, S55C など
– 300 HB 50 – 70 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
合金鋼
SCM440, SCr420 など
– 300 HB 40 – 80 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 40 – 70 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
ステンレス鋼
SUS304, SUS316 など
– 200 HB 30 – 60 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 50 – 120 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 50 – 120 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
アルミニウム合金
Si < 13%
130 – 400 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
アルミニウム合金
Si ≧ 13%
70 – 200 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
チタン合金
Ti-6Al-4V など
20 – 40 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
耐熱合金
インコネル 718 など
10 – 20 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
耐熱合金
インコネル 718 など
40 – 50 HRC 25 – 60 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 10 – 30 0.03 – 0.04 0.04 – 0.05 0.05 – 0.06 0.06 – 0.08 0.07 – 0.1 0.5 x DC
バレル, ブルノーズ, レンズ - 倣い加工
VBO, VBN, VBL
ISO 被削材 硬さ 切削速度 Vc (m/min) 刃当り送り: fz (mm/t) カスプ高さ (mm)
工具径: DC (mm)
10 12 16
炭素鋼
S45C, S55C など
– 300 HB 100 – 200 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
合金鋼
SCM440, SCr415 など
– 300 HB 80 – 180 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 80 – 160 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
ステンレス鋼
SUS304, SUS316 など
– 200 HB 60 – 100 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 100 – 220 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
ダクタイル鋳鉄
FCD400 など
150 – 250 HB 100 – 220 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
アルミニウム合金
Si < 13%
200 – 700 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
アルミニウム合金
Si ≧ 13%
100 – 300 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
チタン合金
Ti-6Al-4V など
40 – 80 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
耐熱合金
インコネル 718 など
50 – 60 HRC 20 – 40 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
焼入れ鋼
SKD61, SKT4 など
40 – 80 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
焼入れ鋼
SKD11, SKH など
50 – 60 HRC 20 – 60 0.05 – 0.1 0.06 – 0.11 0.07 – 0.13 0.1
面取り加工(ミーリング加工、突き面取り加工)
VCA, VCW, VCR
ISO 被削材 硬さ 切削速度
Vc (m/min)
刃当り送り
fz (mm/t)
炭素鋼
S45C, S55C など
– 300 HB 60 – 100 0.03 – 0.06
炭素鋼
S45C, S55C など
– 300 HB 50 – 80 0.03 – 0.06
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 40 – 70 0.03 – 0.06
ステンレス鋼
SUS304, SUS316 など
30 – 50 0.03 – 0.06
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 80 – 120 0.03 – 0.06
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 80 – 120 0.03 – 0.06
アルミニウム合金 100 – 200 0.04 – 0.08
チタン合金
Ti-6Al-4V など
30 – 50 0.025 – 0.05
耐熱合金
インコネル 718 など
20 – 40 0.02 – 0.04
焼入れ鋼
SKD6, SKT4 など
40 – 50 HRC 30 – 50 0.025 – 0.05
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 20 – 40 0.02 – 0.04
スポットドリル
VCP, VDS
ISO 被削材 硬さ 切削速度
Vc (m/min)
送り
f
(mm/rev)
炭素鋼
S45C, S55C など
– 300 HB 60 – 100 0.06 – 0.12
合金鋼
SCM440, SCr420 など
– 300 HB 50 – 80 0.06 – 0.12
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 40 – 70 0.06 – 0.12
ステンレス鋼
SUS304, SUS316 など
– 200 HB 30 – 50 0.06 – 0.12
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 80 – 120 0.06 – 0.12
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 80 – 120 0.06 – 0.12
アルミニウム合金 100 – 200 0.08 – 0.16
チタン合金
Ti-6Al-4V など
30 – 50 0.05 – 0.1
耐熱合金
インコネル 718 など
20 – 40 0.04 – 0.08
焼入れ鋼
SKD6, SKT4 など
40 – 50 HRC 30 – 50 0.05 – 0.1
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 20 – 40 0.04 – 0.08
センタードリル
VDP
ISO 被削材 硬さ 切削速度 Vc (m/min) 送り : f (mm/rev)
VDP107 VDP165 VDP2 VDP3 VDP4 VDP5 VDP6
炭素鋼
S45C, S55C など
– 300 HB 40 – 80 0.02 – 0.04 0.025 – 0.05 0.025 – 0.05 0.04 – 0.08 0.05 – 0.1 0.05 – 0.1 0.06 – 0.12
合金鋼
SCM440, SCr420 など
– 300 HB 30 – 50 0.02 – 0.04 0.025 – 0.05 0.025 – 0.05 0.04 – 0.08 0.05 – 0.1 0.05 – 0.1 0.06 – 0.12
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 20 – 30 0.02 – 0.04 0.025 – 0.05 0.025 – 0.05 0.04 – 0.08 0.05 – 0.1 0.05 – 0.1 0.06 – 0.12
ステンレス鋼
SUS304, SUS316 など
– 200 HB 15 – 25 0.015 – 0.03 0.02 – 0.04 0.02 – 0.04 0.04 – 0.08 0.05 – 0.1 0.05 – 0.1 0.06 – 0.12
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 60 – 100 0.02 – 0.04 0.025 – 0.05 0.025 – 0.05 0.05 -0.09 0.07 – 0.012 0.07 – 0.12 0.12 – 0.18
ダクタイル鋳
FCD450 など
150 – 250 HB 60 – 100 0.02 – 0.04 0.025 – 0.05 0.025 – 0.05 0.04 – 0.08 0.05 – 0.1 0.05 – 0.1 0.1 – 0.15
チタン合金
Ti-6Al-4V など
15 – 25 0.01 – 0.02 0.01 – 0.02 0.015 – 0.03 0.04 – 0.07 0.04 – 0.07 0.04 – 0.07 0.04 – 0.07
耐熱合金
インコネル 718 など
10 – 20 0.01 – 0.02 0.01 – 0.02 0.015 – 0.03 0.03 – 0.06 0.03 – 0.06 0.03 – 0.06 0.03 – 0.06
焼入れ鋼
SKD6, SKT4 など
40 – 50 HRC 15 – 25 0.04 – 0.07 0.04 – 0.07 0.04 – 0.07 0.04 – 0.07
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 10 – 20 0.03 – 0.06 0.03 – 0.06 0.03 – 0.06 0.03 – 0.06
座繰り
VGC
ISO 被削材 硬さ 切削速度
V
c (m/min)
刃当り送り
fz (mm/t)
炭素鋼
S45C, S55C など
– 300 HB 40 – 80 0.04 – 0.08
合金鋼
SCM440, SCr420 など
– 300 HB 30 – 50 0.04 – 0.08
プリハードン鋼
PX5, NAK80 など
30 – 40 HRC 20 – 30 0.04 – 0.08
ステンレス鋼
SUS304, SUS316 など
– 200 HB 15 – 25 0.04 – 0.08
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 60 – 100 0.05 – 0.09
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 60 – 100 0.04 – 0.08
チタン合金
Ti-6Al-4V など
15 – 25 0.04 – 0.07
耐熱合金
インコネル 718 など
10 – 20 0.03 – 0.06
焼入れ鋼
SKD6, SKT4 など
40 – 50 HRC 15 – 25 0.04 – 0.07
焼入れ鋼
SKD11, SKH51 など
50 – 60 HRC 10 – 20 0.03 – 0.06

ドリル加工時は、0.3 ~ 0.5 mm のステップ送りで加工してください。(最大深さ: ap x 0.5)横送り加工時の切削条件は、VEE 形と同様としてください。

溝加工
ISO 被削材 硬さ VST VTB
切削速度
V
c (m/min)
刃当り送り
fz (mm/t)
切削速度
V
c (m/min)
刃当り送り
f
z (mm/t)
炭素鋼
S45C, S55C など
– 300 HB 80 – 180 0.05 – 0.15 80 – 180 0.08 – 0.18
合金鋼
SCM440, SCr420 など
– 300 HB 60 – 120 0.04 – 0.12 60 – 120 0.05 – 0.15
ステンレス鋼
SUS304, SUS316 など
– 200 HB 50 – 120 0.04 – 0.12 50 – 120 0.05 – 0.15
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 100 – 200 0.05 – 0.15 100 – 200 0.08 – 0.18
ダクタイル鋳鉄
FCD450 など
150 – 250 HB 100 – 200 0.04 – 0.12 100 – 200 0.05 – 0.15
アルミニウム合金
Si < 13%
200 – 600 0.05 – 0.15 200 – 600 0.08 – 0.18
アルミニウム合金
Si ≧ 13%
100 – 300 0.03 – 0.13 100 – 300 0.05 – 0.15
チタン合金
Ti-6Al-4V など
40 – 60 0.04 – 0.12 40 – 60 0.05 – 0.15
耐熱合金
インコネル 718 など
15 – 35 0.02 – 0.1 15 – 35 0.02 – 0.1
刃先交換式モジュラーヘッド
HPAV06-S
ISO 被削材 硬さ 選択基準 材種 切削速度 Vc (m/min) 刃当り送り
fz (mm/t)
低炭素鋼
S15C, SS400 など
– 200 HB 第一選択 AH3225 230 – 430 0.07 – 0.12
炭素鋼、合金鋼
S55C, SCM440 など
– 300 HB 第一選択 AH3225 150 – 350 0.07 – 0.12
プリハードン鋼
NAK80, PX5 など
30 – 40 HRC 第一選択 AH3225 100 – 230 0.07 – 0.12
ステンレス鋼
SUS304, SUS316 など
第一選択 AH3135 150 – 220 0.06 – 0.1
ねずみ鋳鉄
FC250, FC300 など
150 – 250 HB 第一選択 AH120 200 – 330 0.07 – 0.12
ダクタイル鋳鉄
FCD400, FCD600 など
150 – 250 HB 第一選択 AH120 150 – 240 0.07 – 0.12
アルミ合金
Si < 13%
第一選択 KS05F 650 – 1000 0.07 – 0.12
アルミ合金
Si ≥ 13%
第一選択 KS05F 100 – 230 0.04 – 0.12
チタン合金
Ti-6AI-4V など
第一選択 AH130 40 – 90 0.04 – 0.1
耐熱合金
インコネル718 など
第一選択 AH130 45 – 65 0.04 – 0.09
高硬度鋼 SKD61 など 40 – 50 HRC 第一選択 AH120 45 – 70 0.04 – 0.08
SKD11 など 50 – 60 HRC 第一選択 AH120 40 – 65 0.04 – 0.06
ねじ切り
VMT, VTR
ISO 被削材 状態 抗張力 [N/mm2] 硬さ
HB
切削速度
(m/min)
工具径 (mm)
送り (mm/t)
AH725 ø10 ø12 ø15.4, ø15.7, ø16 ø21.7
非合金鋼、
鋳鋼、快削鋼
< 0.25 %C 焼きなまし 420 125 100 – 250 0.08 0.09 0.12 0.15
≥ 0.25 %C 焼きなまし 650 190 80 – 210 0.08 0.09 0.12 0.15
< 0.55 %C 焼入れ焼戻し 850 250 65 – 170
≥ 0.55 %C 焼きなまし 750 220 110 – 180 0.07 0.08 0.1 0.12
焼入れ焼戻し 1000 300 95 – 160 0.07 0.08 0.1 0.12
低合金鋼、鋳鋼
(合金元素5%以下)
焼きなまし 600 200 90 – 160 0.05 0.05 0.07 0.08
焼入れ焼戻し 930 275 65 – 200 0.05 0.05 0.07 0.08
1000 300 70 – 210 0.05 0.05 0.07 0.08
1200 350 95 – 160 0.05 0.05 0.07 0.08
高合金鋼、鋳鋼、工具鋼 焼きなまし 680 200 130 – 170 0.05 0.05 0.07 0.08
焼入れ焼戻し 1100 325 75 – 100 0.05 0.05 0.07 0.08
ステンレス鋼、鋳鋼 フェライト系/マルテンサイト系 680 200 110 – 170 0.05 0.05 0.07 0.08
マルテンサイト系 820 240 70 – 155 0.05 0.05 0.07 0.08
ステンレス鋼 オーステナイト系 600 180 85 – 100 0.05 0.05 0.07 0.08
ダグタイル鋳鉄(FCD) フェライト系/パーライト系 180 120 – 160 0.08 0.09 0.12 0.15
パーライト系 260 75 – 160 0.08 0.09 0.12 0.15
ねずみ鋳鉄 (FC) フェライト系 160 70 – 150 0.08 0.09 0.12 0.15
パーライト系 250 110 – 140 0.08 0.09 0.12 0.15
可鍛鋳鉄 フェライト系 130 120 – 160 0.08 0.09 0.12 0.15
パーライト系 230 110 – 140 0.08 0.09 0.21 0.15
アルミ鍛造合金 通常 60 160 – 300 0.08 0.09 0.12 0.15
硬化 100
アルミ鋳造合金 ≤12% Si 通常 75 150 – 350 0.08 0.09 0.12 0.15
硬化 90
>12% Si 高温 130 100 – 250 0.05 0.05 0.07 0.08
銅合金 >1% Pb 快削 110
黄銅 90
電気銅 100
非鉄金属 デュロプラスチック、繊維プラスチック 100 – 400 0.11 0.12 0.15 0.18
硬質ゴム
耐熱合金 Fe基 焼きなまし 200
硬化 280
Ni/Co基 焼きなまし 250 20 – 80 0.03 0.03 0.04 0.04
硬化 350
鋳造 320
チタン合金 RM 400
アルファベータ合金 硬化 RM 1050 20 – 80 0.03 0.03 0.04 0.04
高硬度鋼 硬化 55 HRC 55 – 65
硬化 60 HRC 45 – 55
チル鋳物 鋳造 400 90 – 105
鋳鉄 硬化 55 HRC 55 – 65

この製品の詳細については、e-Catalogを見るか、製品パンフレットをダウンロードしてください。

オンラインセミナー

オンラインセミナー

オンラインセミナー
新製品、技術テーマ別、MATRIXなどのセミナーを開催中

一覧を見る

e-Catalog

e-Catalog

e-Catalog
CADデータと3Dモデルをダウンロード

e-Catalogを見る

タンガロイのサービス
