様々な加工形態に対応する多機能高送りカッタ
ドゥー・フィード
特典内容
- インサートポケットあたり10 個ご購入でカッタボディ1台プレゼント！
※6枚刃以上のカッタはインサート50個ご購入で1台プレゼント!
※03形のみ対象
（インサートは3種類まで選択可能）
製品情報
特長
- 低抵抗で切りくず処理に優れる切れ刃設計：インサートに大きなインクリネーションを設け、切削抵抗の低減と良好な切りくず処理を達成。
- 高能率ボディ設計: 芯厚が大きい高剛性ボディと多刃ボディの設定により、加工能率が大幅に向上。他社高送りカッタより刃数の多い設定。
- 2種類の切込み角が選択可能なインサートを設定：切込み角が12°のUER型と17°ZER型の2種類のインサート形状。寿命の延長ややビビり抑制に効果的なUER、低切削抵抗のZERと加工用途によって最適なインサートを選択可能。
- 選べる 3 種類のボディタイプ：加工状況に応じたボディタイプを選択することで、加工能率・工具寿命を最大化。
対象
-
インサート
寿命・耐びびり性重視
LNMU03**UER
APMX： 0.9 mm
-
インサート
低抵抗
LNMU03**ZER
APMX： 1 mm
-
インサート
刃先強化

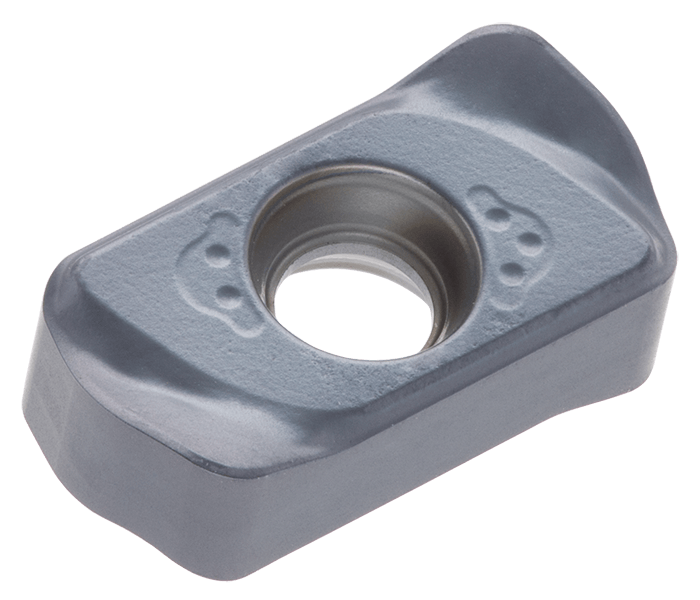

LNGU0303ZER-MH
APMX： 1 mm
-
ボディ
シャンクタイプ
センタースルータイプ
EXN03…
工具径： ø 16 ~ 35 mm
・切りくず排出性に優れる
・ポケット加工に最適ピンポイントタイプ
EXN03**-C
工具径： ø 16 ~ 40 mm
・刃先を的確に冷却し寿命延長に貢献
・難削材加工や切削幅が小さい加工に最適エコタイプ(油穴無し)
EXN03**-N
工具径： ø 16 ~ 32 mm
・経済性に優れる -
ボディ
ボア タイプ
ピンポイントタイプ
TXN03…
工具径： ø 40, 50 mm
-
ボディ
モジュラヘッド
センタースルータイプ
HXN03**-M
工具径： ø 16 ~ 32 mm
・切りくず排出性に優れる
・ポケット加工に最適 -
ボディ
モジュラヘッド
ピンポイントタイプ
HXN03**-C
工具径： ø 16 ~ 40 mm
・刃先を的確に冷却し寿命延長に貢献
・難削材加工や切削幅が小さい加工に最適
おすすめケース
※横にスクロールして表をご確認いただけます。
| 現在使用中の工具 | 加工状況 | を使うと… |
|
|---|---|---|---|
| 高送りカッタ 工具径：ø16 – ø50 mm 切込みap：0.9 mm 以下 |
|
 |
|
|
|
|
|
|
|
|
