加工能率を最大化する究極の高送りカッタシリーズ

様々な加工形態に対応する多機能高送りカッタ！加工時間を大幅削減！

使用用途 & 特長

使用用途

高送り加工用平面加工用溝肩削り彫込み斜め送り突き穴繰広げ

特長

1. 高送りカッタの完成版


インサートサイズ 02

最大切込み : 0.5 mm
工具径 : ø8 – ø25 mm

  • 小径 ø8 mm からの工具径設定
  • 信頼性の高いデザイン
  • ソリッドエンドミルからの切替
    えに最適

インサートサイズ 03

最大切込み : 0.9mm(UER), 1mm(ZER)
工具径 : ø16 – ø50 mm

  • 多刃設計で高能率
  • バラエティ豊富なラインナップであらゆる加工に対応
  • 寿命延長に寄与する低切込み角の UER 形を拡充

インサートサイズ 06

最大切込み : 1.5 mm
工具径 : ø32 – ø200 mm

  • 多刃設計で高能率
  • 大径 ø200 mm までの工具径設定 – 中・大型部品の荒加工に最適
  • 平面加工の面荒さを改善するワイパーインサートを設定

2. 高能率を実現するボディ設計

芯厚が大きい高剛性ボディ

多刃ボディの設定で加工能率が大幅に向上

■DoFeed シリーズと他社高送りカッタの刃数比較

工具径 (mm) AddDoFeed DoFeed 03 DoFeed 06 他社品
ø16 4 2 – 2
ø25 7 5 – 4
ø50 – 8 5 4

3. 経済性と信頼性に優れるインサート

両面仕様 4 コーナインサートで経済的

厚みのあるインサートで信頼性向上

インサート & 材種

インサート

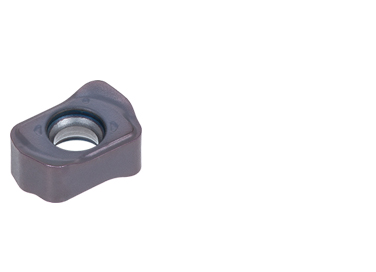

LN*U02

  • 最大切込み: 0.5 mm

LN*U03

  • 最大切込み: 0.5 mm

LN*U06

  • 最大切込み: 0.5 mm
材種

AH3225

  • 耐摩耗性と耐欠損性のバランスに優れる
  • 鋼・ステンレス鋼加工の第一選択

AH130

  • 耐チッピング性に優れる材種
  • チタン合金加工や低速条件でのオーステナイト系ステンレス鋼加工に最適

AH725

  • 耐摩耗性と耐欠損性のバランスに優れる
  • 低速条件での鋼やステンレス鋼加工に最適

AH8015

  • 耐摩耗性と耐欠損性のバランスに優れる
  • 耐熱合金加工の第一推奨材種

カッタ

シャンクタイプ

EXN (ø8 – ø40 mm)

高送り加工用柄付きカッタ

モジュラータイプ

HXN (ø8 – ø40 mm)

ヘッド交換式高送りモジュラーヘッド

ボアタイプ

TXN (ø40 – ø200 mm)

高送り加工用ボアタイプカッタ

加工事例

事例 #1
加工部品名: コンプレッサーシャフト
被削材: SNCM439 (42HRC)
カッタ: EXN02R010M10.0-02 (ø10, z = 2)
インサート: LNMU0202ZER-MM
材種: AH3225
切削条件: Vc = 180 (m/min)
fz = 0.6 (mm/t)
ap = 0.4 (mm)
ae = 10 (mm)
加工形態: 溝加工
切削油: 湿式
使用機械: 立型 M/C, BT30
事例 #2
加工部品名: ガスタービン部品
被削材: SUH660
カッタ: EXN02R012M12.0-02 (ø12, z = 2)
インサート: LNMU0202ZER-MM
材種: AH130
切削条件: Vc = 60 (m/min)
fz = 0.5 (mm/t)
ap = 0.3 (mm)
ae = 8 (mm)
加工形態: 肩削り加工
切削油: 湿式
機械: 立型 M/C, BT50
事例 #3
加工部品名: 発電機用タービンブレード
被削材: 耐熱鋳鋼
カッタ: EXN03R030M32.0-05 (ø30 mm, z = 5)
インサート: LNMU0303ZER-ML
材種: AH725
切削条件: Vc = 70 (m/min)
fz = 0.5 (mm/t)
ap = 0.5 (mm)
ae = 30 (mm)
加工形態: 肩削り
切削油: 湿式
機械: 立型 M/C, BT50

標準切削条件

AddDoFeed
ISO 被削材 硬さ 選択基準 材種 切削速度
Vc (m/min)		 刃当たり送り
fz (mm/t)		 工具径: DCX (mm), 回転数: n (min-1), 送り速度: Vf (mm/min), 最大切込み: ap = 0.5 mm, 刃数: CICT
ø8, CICT = 1 ø10, CICT = 2 ø12, CICT = 2 ø16 ø20 ø25
n Vf n Vf n Vf n Vf n Vf n Vf
CICT = 3 CICT = 4 CICT = 4 CICT = 5 CICT = 6 CICT = 7
炭素鋼
S45C, S55Cなど		 – 300HB 第一選択 AH3225 100 – 300 0.2 – 1.2 7,960 6,370 6,370 10,200 5,310 8,500 3,980 9,560 12,740 3,180 10,180 12,720 2,550 12,240 14,280
– 300HB 耐摩耗性重視 AH8015 100 – 300 0.2 – 1.2 Vc = 200 m/min, fz = 0.8 mm/t
合金鋼
SCM440, SCr415など		 – 300HB 第一選択 AH3225 100 – 300 0.2 – 1.2 7,960 6,370 6,370 10,200 5,310 8,500 3,980 9,560 12,740 3,180 10,180 12,720 2,550 12,240 14,280
– 300HB 耐摩耗性重視 AH8015 100 – 300 0.2 – 1.2 Vc = 200 m/min, fz = 0.8 mm/t
プリハードン鋼
NAK80, PX5など		 30 – 40HRC 第一選択 AH8015 100 – 200 0.2 – 0.8 5,970 2,990 4,780 4,780 3,980 3,980 2,990 4,490 5,980 2,390 4,780 5,980 1,910 5,730 6,690
30 – 40HRC 耐欠損性重視 AH3225 100 – 200 0.2 – 0.8 Vc = 150 m/min, fz = 0.5 mm/t
ステンレス鋼
SUS304, SUS316など		 – 200HB 第一選択 AH130 100 – 150 0.2 – 0.8 4,780 2,390 3,820 3,820 3,190 3,190 2,390 3,590 4,780 1,910 3,820 4,780 1,530 4,590 5,360
Vc = 120 m/min, fz = 0.5 mm/t
ねずみ鋳鉄
FC250, FC300など		 150 – 250HB 第一選択 AH8015 100 – 300 0.2 – 1.2 7,960 6,370 6,370 10.200 5,310 8,500 3,980 9,560 12,740 3,180 10,180 12,720 2,550 12,240 14,280
150 – 250HB 耐欠損性重視 AH3225 100 – 300 0.2 – 1.2 Vc = 200 m/min, fz = 0.8 mm/t
ダクタイル鋳鉄
FCD400など		 150 – 250HB 第一選択 AH8015 80 – 200 0.2 – 1.2 5,970 4,780 4,780 7,650 3,980 6,370 2,990 7,180 9,570 2,390 7,650 9,560 1,530 7,350 8,570
150 – 250HB 耐欠損性重視 AH3225 80 – 200 0.2 – 1.2 Vc = 150 m/min, fz = 0.8 mm/t
チタン合金
Ti-6Al-4Vなど		 – 40HRC 第一選択 AH130 30 – 60 0.2 – 0.7 1,590 800 1,270 1,270 1,060 1,060 800 1,200 1,600 640 1,280 1,600 510 1,530 1,790
– 40HRC 耐摩耗性重視 AH8015 30 – 60 0.2 – 0.7 Vc = 40 m/min, fz = 0.5 mm/t
耐熱合金
インコネル,ハステロイなど		 – 40HRC 第一選択 AH8015 20 – 50 0.1 – 0.3 1,190 240 1,000 400 800 320 600 360 480 480 390 480 380 460 540
– 40HRC 耐欠損性重視 AH3225 20 – 50 0.1 – 0.3 Vc = 30 m/min, fz = 0.2 mm/t
焼入れ鋼 熱間金型鋼SKD61など 40 – 50HRC 第一選択 AH8015 80 – 150 0.1 – 0.5 4,780 1,440 3,820 2,300 3,190 1,920 2,390 2,160 2,870 1,910 2,300 2,870 1,530 2,760 3,220
40 – 50HRC 耐欠損性重視/td> AH3225 80 – 150 0.1 – 0.5 Vc = 120 m/min, fz = 0.3 mm/t
冷間金型鋼SKD11 50~60HRC 第一選択 AH8015 50 – 70 0.1 – 0.3 2,390 480 1,910 770 1,590 640 1,190 720 960 950 760 950 760 920 1,070
Vc = 60 m/min, fz = 0.2 mm/t
DoFeed 03 ZER
ZERタイプ
ISO 被削材 硬さ 選択基準 材種 チップブレーカ 切削速度 Vc
(m/min)		 刃当たり送り: fz (mm/t) 工具径: DCX (mm), 回転数: n (min-1), 送り速度: Vf (mm/min), 最大切込み: ap = 1 mm, 刃数: CICT
工具径: DCX (mm) 小突込み加工時 ø16, CICT = 2 ø18, CICT = 2 ø20 ø22 ø25 ø28 ø30 ø32 ø35 ø40 ø50
ø16 – ø22 ø25 – ø50 n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf
CICT = 3 CICT = 4 CICT = 3 CICT = 4 CICT = 4 CICT= 5 CICT = 4 CICT = 5 CICT = 4 CICT = 5 CICT = 5 CICT = 6 CICT = 5 CICT = 6 CICT = 5 CICT = 6 CICT = 5 CICT = 8
炭素鋼
S45C, S55Cなど		 – 300HB 第一選択 AH3225 MJ 100 – 300 0.5 -1.2 0.5 – 1.5 0.1 3,980 6,370 3,540 5,660 3,180 7,630 10,180 2,890 6,940 9,250 2,550 8,160 10,180 2,270 7,280 9,100 2,120 8,480 10,600 1,990 9,950 11,940 1,820 9,100 10,920 1,590 7,950 9,540 1,270 6,350 10,160
Vc = 200 m/min, fz = 1.0 mm/t
合金鋼
SCM440, SCr415など		 – 300HB 第一選択 AH3225 MJ 100 – 300 0.5 -1.2 0.5 – 1.5 0.1 3,980 6,370 3,540 5,660 3,180 7,630 10,180 2,890 6,940 9,250 2,550 8,160 10,180 2,270 7,280 9,100 2,120 8,480 10,600 1,990 9,950 11,940 1,820 9,100 10,920 1,590 7,950 9,540 1,270 6,350 10,160
Vc = 200 m/min, fz = 1.0 mm/t
プリハードン鋼
NAK80, PX5など		 30-40HRC 第一選択 AH3225 MJ 100 – 200 0.5 – 1.0 0.5 – 1.0 0.1 2,980 4,170 2,650 3,710 2,390 5,020 6,690 2,170 4,560 6,080 1,910 5,350 6,690 1,710 4,790 5,990 1,590 4,450 5,570 1,490 5,220 6,260 1,360 4,760 5,710 1,190 4,170 5,000 950 3,330 5,320
Vc = 150 m/min, fz = 0.7 mm/t
30-40HRC 耐摩耗性重視 AH8015 MJ 100 – 200 0.5 – 1.0 0.5 – 1.0 0.1 2,980 4,170 2,650 3,710 2,390 5,020 6,690 2,170 4,560 6,080 1,910 5,350 6,690 1,710 4,790 5,990 1,590 4,450 5,570 1,490 5,220 6,260 1,360 4,760 5,710 1,190 4,170 5,000 950 3,330 5,320
Vc = 150 m/min, fz = 0.7 mm/t
ステンレス鋼
SUS304など		 – 200HB 第一選択 AH130 MS 80 – 150 0.3 – 0.8 0.3 – 0.8 0.1 2,390 2,390 2,120 2,120 1,910 2,860 3,820 3,180 4,770 6,360 1,530 3,060 3,820 1,360 2,720 3,400 1,270 2,540 3,180 1,190 2,980 3,570 1,090 2,720 3,270 960 2,400 2,880 760 1,900 2,280
Vc = 120 m/min, fz = 0.5 mm/t
析出硬化系ステンレス鋼
SUS630など		 28HRC – 第一選択 AH130 MS 80 – 150 0.2 – 0.5 0.2 – 0.5 0.1 2,390 1,430 2,120 1,270 1,910 1,720 2,290 1,740 1,570 2,090 1,530 1,840 2,300 1,370 1,640 2,060 1,270 1,520 1,910 1,190 1,790 2,140 1,090 1,640 1,960 960 1,440 1,730 760 1,140 1,820
耐摩耗性重視 AH3225 MS Vc = 120 m/min, fz = 0.3 mm/t
40HRC – 第一選択 AH3035 ML 80 – 120 0.1 – 0.3 0.1 – 0.3 0.1 1,990 800 1,770 710 1,590 950 1,270 1,450 870 1,160 1,270 1,020 1,270 1,140 910 1,140 1,060 850 1,060 1,000 1,000 1,200 910 910 1,090 800 800 960 640 640 1,020
耐欠損性重視 AH3035 MJ Vc = 100 m/min, fz = 0.2 mm/t
ねずみ鋳鉄
FC250など		 150-250HB 第一選択 AH725 MJ 100 – 300 0.5 – 1.2 0.5 – 1.5 0.1 3,980 6,370 3,540 5,660 3,180 7,630 10,180 2,890 6,940 9,250 2,550 8,160 10,180 2,270 7,280 9,100 2,120 8,480 10,600 1,990 9,950 11,940 1,820 9,100 10,920 1,590 7,950 9,540 1,270 6,350 10,160
Vc = 200 m/min, fz = 1.0 mm/t
ダクタイル鋳鉄
FCD400など		 150-250HB 第一選択 AH725 MJ 80 – 200 0.5 – 1.2 0.5 – 1.5 0.1 2,980 4,770 2,650 4,240 2,390 5,740 7,650 2,170 5,210 6,940 1,910 6,110 7,640 1,710 5,460 6,820 1,590 6,360 7,950 1,490 7,450 8,940 1,360 6,800 8,160 1,190 5,950 7,140 950 4,750 5,700
Vc = 150 m/min, fz = 1.0 mm/t
チタン合金
Ti-6Al-4Vなど		 – 40HRC 第一選択 AH130 ML 30 – 60 0.3 – 0.7 0.3 – 0.7 0.08 800 640 710 570 640 770 1,020 580 700 930 510 820 1,020 450 730 910 420 840 1,050 400 1,000 1,200 360 900 1,080 320 800 960 250 630 1,000
耐欠損性重視 AH130 MJ Vc = 40 m/min, fz = 0.5 mm/t
耐熱合金
インコネル,ハステロイなど		 – 40HRC 第一選択 AH8015 ML 20 – 50 0.1 – 0.3 0.1 – 0.3 0.05 600 240 530 210 480 290 380 430 260 340 380 230 290 340 200 260 320 260 320 300 300 360 270 270 320 240 240 290 190 190 300
耐欠損性重視 AH725 ML Vc = 30 m/min, fz = 0.2 mm/t
熱間金型鋼
SKD61など		 40-55HRC 第一選択 AH8015 MH 80 – 150 0.1 – 0.5 0.1 – 0.5 0.05 2,390 1,430 2,120 1,270 1,910 1,720 2,290 1,740 1,570 2,090 1,530 1,840 2,300 1,360 1,630 2,040 1,270 1,520 1,910 1,190 1,790 2,140 1,090 1,640 1,960 950 1,430 1,710 760 1,140 1,820
低抵抗 AH8015 MJ 0.1 – 0.3 0.1 – 0.3 Vc = 120 m/min, fz = 0.3 mm/t
難削系熱間金型鋼
DAC**, DH**, DIEVERなど		 40-55HRC 第一選択 AH8015 MJ 50-100 0.1 – 0.3 0.1 – 0.3 0.05 1,590 640 1,420 570 1,270 760 1,020 1,160 700 930 1,020 820 1,020 910 730 910 850 680 850 800 800 960 730 730 880 640 640 770 510 510 820
耐欠損性重視 AH8015 MH 0.1 – 0.5 0.1 – 0.5 Vc = 80 m/min, fz = 0.2mm/t
冷間金型鋼
SKD11など		 55-60HRC 第一選択 AH8005 MH 50 – 70 0.05 – 0.2 0.03 – 0.1 0.03 1,190 290 1,060 250 950 340 450 870 310 420 760 300 380 680 270 340 640 260 320 600 300 360 550 230 340 480 240 280 380 200 300
Vc = 60 m/min, fz = 0.1 mm/t
55-60HRC 耐欠損性重視 AH8015 MH 50 – 70 0.03 – 0.1 0.05 – 0.2 0.03 1,190 150 1,060 130 950 170 230 870 160 210 760 150 190 680 140 170 640 130 160 600 150 180 550 120 170 480 120 140 380 100 150
Vc = 60 m/min, fz = 0.06 mm/t
  • 溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくず噛み込みを防止するためにエアブローを用いて切りくずを除去してください
  • 工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、びびりが発生しやすくなりますので、回転速度と送り速度を下げてご使用ください。
  • 上記は標準シャンクの標準切削条件です。ロングシャンクでは刃数が異なる場合がありますのでご注意下さい。
  • 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。条件設定は標準切削条件の 1/2 程度から除々にアップし機械の動力、振動などを見極めてご使用ください
DoFeed 03 UER
UERタイプ
ISO 被削材 硬さ 選択基準 材種 チップブレーカ 切削速度
Vc
(m/min)		 刃当たり送り: fz (mm/t) 工具径: DCX (mm), 回転数: n (min-1),送り速度: Vf (mm/min), 最大切込み: ap = 0.5 mm, 刃数: CICT
工具径.: DCX (mm) 小突込み加工時 ø16, CICT = 2 ø18, CICT = 2 ø20 ø22 ø25 ø28 ø30 ø32 ø35 ø40 ø50
ø16 – ø22 ø25 – ø50 n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf
CICT = 3 CICT = 4 CICT = 3 CICT = 4 CICT = 4 CICT = 5 CICT = 4 CICT = 5 CICT = 4 CICT = 5 CICT = 5 CICT = 6 CICT = 5 CICT = 6 CICT = 5 CICT = 6 CICT = 5 CICT = 8
炭素鋼
S45C, S55Cなど		 – 300HB 第一選択 AH3225 MJ 100 – 300 0.5 – 1.2 0.5 – 1.5 0.1 3,980 7,960 3,540 7,080 3,180 9,540 12,720 2,890 8,670 11,560 2,550 10,200 12,750 2,270 9,080 11,350 2,120 8,480 10,600 1,990 9,950 11,940 1,820 9,100 10,920 1,590 7,950 9,540 1,270 6,350 10,160
Low resistance ML Vc = 200 m/min, fz = 1 mm/t
合金鋼
SCM440, SCr415など		 – 300HB 第一選択 AH3225 MJ 100 – 300 0.5 – 1.2 0.5 – 1.5 0.1 3,980 7,960 3,540 7,080 3,180 9,540 12,720 2,890 8,670 11,560 2,550 10,200 12,750 2,270 9,080 11,350 2,120 8,480 10,600 1,990 9,950 11,940 1,820 9,100 10,920 1,590 7,950 9,540 1,270 6,350 10,160
Low resistance ML Vc = 200 m/min, fz = 1 mm/t
プリハードン鋼
NAK80, PX5など		 30 – 40HRC 第一選択 AH8015 MJ 100 – 200 0.5 – 1 0.5 – 1 0.1 2,980 4,770 2,650 4,240 2,390 5,740 7,650 2,170 5,210 6,950 1,910 6,120 7,640 1,710 5,480 6,840 1,590 5,090 6,360 1,490 5,960 7,160 1,360 5,440 6,530 1,190 4,760 5,720 950 3,800 6,080
耐欠損性重視 AH3225 MJ Vc = 150 m/min, fz = 0.8 mm/t
ステンレス鋼
SUS304など		 – 200HB 第一選択 AH130 ML 80 – 150 0.3 – 1 0.3 – 1 0.1 2,390 2,870 2,120 2,550 1,910 3,440 4,590 1,740 3,140 4,180 1,530 3,680 4,590 1,360 3,270 4,080 1,270 3,050 3,810 1,190 3,570 4,290 1,090 3,270 3,930 950 2,850 3,420 760 2,280 3,650
耐欠損性重視 MJ Vc = 120 m/min, fz = 0.6 mm/t
析出硬化系ステンレス鋼
SUS630など		 28HRC – 第一選択 AH130 ML 80 – 150 0.3 – 0.8 0.3 – 0.8 0.1 2,390 2,390 2,120 2,120 1,910 2,870 3,820 1,740 2,610 3,480 1,530 3,060 3,830 1,360 2,720 3,400 1,270 2,540 3,180 1,190 2,980 3,570 1,090 2,730 3,270 950 2,380 2,850 760 1,900 3,040
耐欠損性重視 MJ Vc = 120 m/min, fz = 0.5 mm/t
40HRC – 第一選択 AH130 ML 80 – 120 0.3 – 0.5 0.3 – 0.5 0.1 1,990 1,600 1,770 1,420 1,590 1,910 2,550 1,450 1,740 2,320 1,270 2,040 2,540 1,140 1,830 2,280 1,060 1,700 2,120 990 1,980 2,380 910 1,820 2,190 800 1,600 1,920 640 1,280 2,050
耐欠損性重視 MJ Vc = 100 m/min, fz = 0.4 mm/t
ねずみ鋳鉄
FC250など		 150 – 250HB 第一選択 AH8015 MJ 100 – 300 0.5 – 1.2 0.5 – 1.5 0.1 3,980 7,960 3,540 7,080 3,180 9,540 12,720 2,890 8,670 11,560 2,550 10,200 12,750 2,270 9,080 11,350 2,120 8,480 10,600 1,990 9,950 11,940 1,820 9,100 10,920 1,590 7,950 9,540 1,270 6,350 10,160
耐欠損性重視 AH3225 MJ Vc = 200 m/min, fz = 1 mm/t
ダクタイル鋳鉄
FCD400など		 150 – 250HB 第一選択 AH8015 MJ 80 – 200 0.5 – 1.2 0.5 – 1.5 0.1 2,980 5,960 2,650 5,300 2,390 7,170 9,560 2,170 6,510 8,680 1,910 7,640 9,550 1,710 6,840 8,550 1,590 6,360 7,950 1,490 7,450 8,940 1,360 6,800 8,160 1,190 5,950 7,140 950 4,750 7,600
耐欠損性重視 AH3225 MJ Vc = 150 m/min, fz = 1 mm/t
チタン合金
Ti-6Al-4Vなど		 – 40HRC 第一選択 AH130 MJ 30 – 60 0.3 – 0.8 0.3 – 0.8 0.08 800 960 710 860 640 1,160 1,540 580 1,050 1,400 510 1,230 1,530 450 1,080 1,350 420 1,010 1,260 400 1,200 1,440 360 1,080 1,300 320 960 1,160 250 750 1,200
耐摩耗性重視 AH8015 MJ Vc = 40 m/min, fz = 0.6 mm/t
耐熱合金
インコネル,ハステロイなど		 – 40HRC 第一選択 AH8015 ML 20 – 50 0.2 – 0.5 0.2 – 0.5 0.05 600 360 530 320 480 440 580 430 390 520 380 460 570 340 410 510 320 390 480 300 450 540 270 410 490 240 360 440 190 290 460
耐欠損性重視 MJ Vc = 30 m/min, fz = 0.3 mm/t
熱間金型鋼
SKD61など		 40 – 50HRC 第一選択 AH8015 MJ 80 – 150 0.1 – 0.5 0.1 – 0.5 0.05 2,390 1,440 2,120 1,280 1,910 1,720 2,300 1,740 1,570 2,090 1,530 1,840 2,300 1,360 1,640 2,040 1,270 1,530 1,910 1,190 1,790 2,150 1,090 1,640 1,970 950 1,430 1,710 760 1,140 1,830
耐欠損性重視 AH3225 MJ Vc = 120 m/min, fz = 0.3 mm/t
難削系熱間金型鋼
DAC**, DH**, DIEVERなど		 40 – 50HRC 第一選択 AH8015 MJ 50 – 100 0.1 – 0.5 0.1 – 0.5 0.05 1,590 960 1,410 850 1,270 1,150 1,530 1,160 1,050 1,400 1,020 1,230 1,530 910 1,100 1,370 850 1,020 1,280 800 1,200 1,440 730 1,100 1,320 640 960 1,160 510 770 1,230
耐欠損性重視 AH3225 MJ Vc = 80 m/min, fz = 0.3 mm/t
冷間金型鋼
SKD11など		 50 – 60HRC 第一選択 AH8005 MJ 50 – 70 0.1 – 0.3 0.1 – 0.3 0.03 1,190 480 1,060 430 950 570 760 870 530 700 760 610 760 680 550 680 640 520 640 600 600 720 550 550 660 480 480 580 380 380 610
Vc = 60 m/min, fz = 0.2 mm/t
  • 溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくず噛み込みを防止するためにエアブローを用いて切りくずを除去してください
  • 工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、びびりが発生しやすくなりますので、回転速度と送り速度を下げてご使用ください。
  • 上記は標準シャンクの標準切削条件です。ロングシャンクでは刃数が異なる場合がありますのでご注意下さい。
  • 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。条件設定は標準切削条件の 1/2 程度から除々にアップし機械の動力、振動などを見極めてご使用ください
DoFeed 06
ISO 被削材 硬さ 選択基準 材種 チップブレーカ 切削速度
Vc
(m/min)		 刃当たり送りh: fz (mm/t) 工具径: DCX (mm), 回転数: n (min-1), 送り速度: Vf (mm/min), 最大切込み: ap = 1.5 mm, 刃数: CICT
Tool dia.: DCX (mm) 小突込み加工時 ø32, CICT = 2 ø35, CICT = 2 ø40, CICT = 3 ø50 ø63 ø80 ø100, CICT = 6 ø125, CICT = 8 ø160, CICT = 10 ø200, CICT = 12
n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf n Vf
ø32 – ø200 CICT = 4 CICT = 5 CICT = 4 CICT = 6 CICT = 5 CICT = 8
炭素鋼
S45C, S55Cなど		 – 300HB 第一選択 AH3225 MJ 100 – 300 0.5 – 1.5 0.15 1,990 3,980 1,820 3,640 1,590 4,770 1,270 5,080 6,350 1,010 4,040 6,060 800 4,000 6,400 640 3,820 510 4,080 400 3,980 320 3,820
Vc = 200 m/min, fz = 1.0 mm/t
合金鋼
SCM440, SCr415など		 – 300HB 第一選択 AH3225 MJ 100 – 200 0.5 – 1.5 0.15 1,990 3,980 1,820 3,640 1,590 4,770 1,270 5,080 6,350 1,010 4,040 6,060 800 4,000 6,400 640 3,820 510 4,080 400 3,980 320 3,820
Vc = 200 m/min, fz = 1.0 mm/t
プリハードン鋼
NAK80, PX5など		 30 –
40HRC		 第一選択 AH3225 MJ 100 – 200 0.5 – 1.2 0.15 1,490 2,380 1,360 2,180 1,190 2,860 950 3,040 3,800 760 2,430 3,650 600 2,400 3,840 480 2,290 380 2,450 300 2,390 240 2,290
Vc = 150 m/min, fz = 0.8 mm/t
30 –
40HRC		 耐摩耗性重視 AH8015 MJ 100 – 200 0.5 – 1.5 0.15 1,490 2,980 1,360 2,720 1,190 3,570 950 3,800 4,750 760 3,040 4,560 600 3,000 4,800 480 2,880 380 3,040 300 3,000 240 2,880
Vc = 150 m/min, fz = 1.0 mm/t
ステンレス鋼
SUS304など		 – 200HB 第一選択 AH130 ML 80 – 150 0.3 – 0.8 0.1 1,190 1,430 1,090 1,310 950 1,710 760 1,820 2,280 610 1,470 2,200 480 1,440 2,300 380 1,380 310 1,470 240 1,430 190 1,380
Vc = 120 m/min, fz = 0.6 mm/t
Precipitation hardening ステンレス鋼
SUS630など		 28HRC-(H1150) 第一選択 AH130 MS 80 – 150 0.2 – 0.5 0.1 1,190 710 1,090 650 960 860 760 910 1,140 610 730 1,100 480 720 1,150 380 680 310 740 240 720 190 680
耐摩耗性重視 AH3225 MS Vc = 120 m/min, fz = 0.3 mm/t
40HRC –
(H900)		 第一選択 AH3035 ML 80 – 120 0.1 – 0.3 0.1 1,000 400 910 360 800 480 640 510 640 510 410 610 400 400 640 320 380 260 420 200 400 160 380
耐欠損性重視 AH3035 MJ Vc = 100 m/min, fz = 0.2 mm/t
Gray cast irons
FC250など		 150 –
250HB		 第一選択 AH120 MJ 100 – 300 0.5 – 1.5 0.15 1,990 3,980 1,820 3,640 1,590 4,770 1,270 5,080 6,350 1,010 4,040 6,060 800 4,000 6,400 640 3,820 510 4,080 400 3,980 320 3,820
Vc = 200 m/min, fz = 1.0 mm/t
150 –
250HB		 第一選択 AH120 MJ 80 – 200 0.5 – 1.5 0.15 1,490 2,980 1,360 2,720 1,190 3,570 950 3,800 4,750 760 3,040 4,560 600 3,000 4,800 480 2,870 380 3,060 300 2,990 240 2,870
Vc = 150 m/min, fz = 1.0 mm/t
チタン合金
Ti-6Al-4Vなど		 – 40HRC 第一選択 AH130 ML 30 – 60 0.3 – 0.7 0.08 400 400 360 360 320 480 250 500 630 200 400 600 160 400 640 130 380 100 410 80 400 60 380
耐欠損性重視 AH130 MJ Vc = 40 m/min, fz = 0.5 mm/t
耐熱合金
インコネル,ハステロイなど		 – 40HRC 第一選択 AH8015 ML 20 – 50 0.1 – 0.3 0.05 300 120 270 110 240 140 190 150 190 150 120 180 120 120 190 100 120 80 120 60 120 50 120
耐欠損性重視 AH725 ML Vc = 30 m/min, fz = 0.2 mm/t
熱間金型鋼
SKD61など		 40 –
55HRC		 第一選択 AH8015 MH 80 – 150 0.1 – 0.5 0.05 1,190 710 1,090 650 950 850 760 910 1,140 610 730 1,100 480 720 1,150 380 680 310 740 240 720 190 680
低抵抗 AH8015 MJ 0.1 – 0.3 Vc = 120 m/min, fz = 0.3mm/t
難削系熱間金型鋼
DAC**, DH**, DIEVERなど		 40 –
55HRC		 第一選択 AH8015 MJ 50-100 0.1 – 0.3 0.05 800 320 730 290 640 380 510 410 510 400 320 480 320 320 510 250 300 200 320 160 320 130 310
耐欠損性重視 AH8015 MH 0.1 – 0.5 Vc = 80 m/min, fz = 0.2mm/t
冷間金型鋼
SKD11など		 55 –
60HRC		 第一選択 AH8005 MH 50 – 70 0.05 – 0.3 0.03 600 120 550 110 480 140 380 150 190 300 120 180 240 120 190 190 110 150 120 120 120 100 120
Vc = 60 m/min, fz = 0.1 mm/t
55 –
60HRC		 耐欠損性重視 AH8015 MH 50 – 70 0.05 – 0.3 0.03 600 60 550 55 480 70 380 75 95 300 60 90 240 60 95 190 55 150 60 120 60 100 60
Vc = 60 m/min, fz = 0.05 mm/t
  • 上記は標準シャンクの標準切削条件です。ロングシャンクでは刃数が異なる場合がありますのでご注意下さい。
  • 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。条件設定は標準切削条件の 1/2 程度から除々にアップし機械の動力、振動などを見極めてご使用く
    ださい。
