TinyMini-Turn

Start / Produkte / Turning / TinyMini-Turn
product_Turning_TinyMini-Turn

Vollhartmetall-Bohrstange für das Drehen von kleinen Durchmessern

Extrafeine Schneide bietet hochpräzise Bearbeitung für eine breite Palette von Innenanwendungen

Anwendungen & Eigenschaften

Anwendungen

Internal turningInternal groovingInternal threadingFace grooving

Eigenschaften

1. Starke Schneidkante

Optimierte Geometrie und Beschichtung.

2. Erweitertes Programm für eine Vielzahl von Drehbearbeitungen von Bohrungen mit kleinem Durchmesser

Komplettes Programm mit 146 Vollhartmetall-Bohrstangen – Mindestbohrdurchmesser: øDm = 0,6 mm



3. Hochpräzise Spannzangenhülsen

Funktionelle TinyMiniTurn-Hülsen sorgen für Stabilität beim Bohren von Löchern mit kleinem Durchmesser.

Vollhartmetall-Bohrstangen & Sorten

Vollhartmetall-Bohrstangen
Innen-Drehen

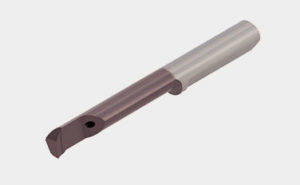

TinyMini-Turn für Innen-Drehen

  • Bohrstangen aus Vollhartmetall
Innen-Stechen

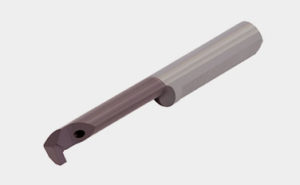

TinyMini-Turn zum Innen-Stechen

  • Bohrstangen aus Vollhartmetall
Innen-Gewindeschneiden

TinyMini-Turn für Innen-Gewindeschneiden

  • Bohrstangen aus Vollhartmetall
Grades

SH730

  • P20 – P35 / M20 – M35 / S05 – S15
  • Hohe Verschleißfestigkeit
  • Entwickelt für die Bearbeitung von Stahl, rostfreiem Stahl und schwer zu schneidendem Material

SH725

  • P20 – P30 / M20 – M30
  • Hohe Verschleißfestigkeit
  • Entwickelt für die Bearbeitung von Stahl und rostfreiem Stahl

BX310

  • H01 – H10
  • Hohe Verschleißfestigkeit
  • Konzipiert für das kontinuierliche Hochgeschwindigkeitsschneiden von gehärtetem Stahl

Wendeschneidplatten & Sorten

Wendeschneidplatten

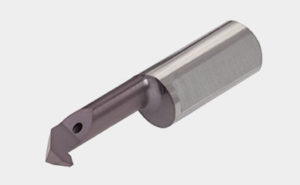

TinyMini-Turn Wendeschneidplatten

Haupt-Sorten

SH7025

  • P20 – P30 / M20 – M30
  • Die neueste Sorte mit scharfer Schneide für die Kleinteilebearbeitung
  • Eine Kombination aus säulenförmig strukturierter TiCN-Beschichtung und mehrlagiger TiAlN-Beschichtung sorgt für eine hervorragende Oberflächenqualität und Prozesssicherheit

SH725

  • P20 – P30 / M20 – M30
  • Hohe Verschleißfestigkeit
  • Entwickelt für die Bearbeitung von Stahl und rostfreiem Stahl

SH730

  • P20 – P35 / M20 – M35 / S05 – S15
  • Hohe Verschleißfestigkeit
  • Entwickelt für die Bearbeitung von Stahl, rostfreiem Stahl und schwer zu schneidendem Material

GH110

  • P10 – P20 / M10 – M20 / K10 – K25 / N05 – N15 / S10 – S20
  • Hohe Verschleißfestigkeit

J740

  • Ultrafeinkörniges Hartmetall, das mit einer TiN-basierten Verbindung beschichtet ist

GT9530

  • Hohe Verschleißfestigkeit
  • Ausgezeichnete Oberflächenqualität beim Schlichten

NS9530



  • Hohe Bruchsicherheit
  • Geeignet für das Schlichten bis zum mittleren Schnitt von Stahl

TH10



  • P10 / M10 / K10 / N10
  • Unbeschichtetes Hartmetall

BX310

  • H01 – H10
  • Hohe Verschleißfestigkeit
  • Konzipiert für das kontinuierliche Hochgeschwindigkeitsschneiden von gehärtetem Stahl

BX470

  • Ausgezeichnete Schärfe
  • Geeignet für eisenhaltiges Sintermetall

DX140

  • Hohe Verschleißfestigkeit
  • Entwickelt für die Bearbeitung von Nichteisenmetallen und Nichtmetallen

Indexierbare Werkzeughalter

Innen-Drehen

TinyMini-Turn für Innen-Drehen

  • Bohrstangen aus Vollhartmetall

Aufnahmen

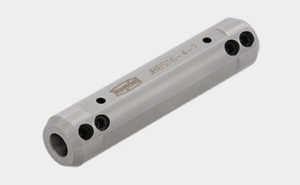

TinyMini-Turn Aufnahmen

Anwendungsbeispiele

Standard-Schnittbedingungen

Bohren, Profilieren, Anfasen, Aufbohren
ISO Werkstoffe des Werkstücks Sorte Schnittgeschw. Vc (m/min) Vorschub f (mm/U)
Stähle mit niedrigem Kohlenstoffgehalt
S15C, S25C, usw.
C15E, C15E4, usw.		 SH725 40 – 140 0.01 – 0.08
Kohlenstoffstähle, legierte Stähle
S55C, SCM440, usw.
C55, 42CrMo4, usw.		 SH725 40 – 140 0.01 – 0.08
Vorvergütete Stähle
NAK80, PX5, usw.		 SH725 40 – 140 0.01 – 0.08
Rostfreie Stähle
SUS304, SUS316, usw.
X5CrNi18-9, X5CrNiMo17-12-3, usw.		 SH725 40 – 140 0.01 – 0.08
Grauguss
FC250, FCD300, usw.
GG25, 250, GG30, 300, usw.		 SH725 30 – 100 0.01 – 0.08
Kugelgraphitguss
FC450, FCD600, etc.
GGG60, 600-3, etc.		 SH725 30 – 100 0.01 – 0.08
Aluminium-Legierungen,
Kupferlegierungen
Si < 12%		 SH725 90 – 200 0.01 – 0.08
Titan-Legierungen
Ti-6AI-4V, etc.		 SH725 30 – 100 0.01 – 0.08
Superlegierungen
Inconel718, etc.		 SH725 30 – 100 0.01 – 0.08
Gehärteter Stahl BX310 15 – 100 0.01 – 0.1 *

* Schnitttiefe und Vorschub entsprechend dem Eckenradius (RE) des Werkzeugs einstellen.

Gewindeschneiden (metrisches Gewinde)
ISO Werkstoffe des Werkstücks Sorte Schnittgeschw.
Vc (m/min)		 Anzahl der Pässe
Neigung (mm)
0.5 0.75 1 1.25 1.5
Stähle mit niedrigem Kohlenstoffgehalt
S15C, S25C, usw.
C15E, C15E4, usw.		 SH725 40 – 140 6 – 8 8 – 10 10 – 12 12 – 15 15 – 18
Kohlenstoffstähle, legierte Stähle
S55C, SCM440, usw.
C55, 42CrMo4, usw.		 SH725 40 – 140 6 – 8 8 – 10 10 – 12 12 – 15 15 – 18
Vorvergütete Stähle
NAK80, PX5, usw.		 SH725 40 – 140 6 – 8 8 – 10 10 – 12 12 – 15 15 – 18
Rostfreie Stähle
SUS304, SUS316, usw.
X5CrNi18-9, X5CrNiMo17-12-3, usw.		 SH725 40 – 140 8 10 12 15 18
Grauguss
FC250, FCD300, usw.
GG25, 250, GG30, 300, usw.		 SH725 30 – 100 7 9 12 14 17
Kugelgraphitguss
FC450, FCD600, etc.
GGG60, 600-3, etc.		 SH725 30 – 100 7 9 12 14 17
Aluminium-Legierungen,
Kupferlegierungen
Si < 12%		 SH725 90 – 200 6 8 10 12 15
Innen-Stechen
ISO Werkstoffe des Werkstücks Sorte Schnittgeschw.
Vc (m/min)		 Vorschub
f (mm/U)
Stähle mit niedrigem Kohlenstoffgehalt
S15C, S25C, usw.
C15E, C15E4, usw.		 SH725 40 – 140 0.01 – 0.03
Kohlenstoffstähle, legierte Stähle
S55C, SCM440, usw.
C55, 42CrMo4, usw.		 SH725 40 – 140 0.01 – 0.03
Vorvergütete Stähle
NAK80, PX5, usw.		 SH725 40 – 140 0.01 – 0.03
Rostfreie Stähle
SUS304, SUS316, usw.
X5CrNi18-9, X5CrNiMo17-12-3, usw.		 SH725 40 – 140 0.01 – 0.03
Grauguss
FC250, FCD300, usw.
GG25, 250, GG30, 300, usw.		 SH725 30 – 100 0.01 – 0.03
Kugelgraphitguss
FC450, FCD600, etc.
GGG60, 600-3, etc.		 SH725 30 – 100 0.01 – 0.03
Aluminium-Legierungen,
Kupferlegierungen
Si < 12%		 SH725 90 – 200 0.01 – 0.03
Titan-Legierungen
Ti-6AI-4V, etc.		 SH725 30 – 100 0.01 – 0.03
Superlegierungen
Inconel718, etc.		 SH725 30 – 100 0.01 – 0.03
Stirnseitiges Stechen
ISO Werkstoffe des Werkstücks Sorte Schnittgeschw.
Vc (m/min)		 Vorschub
f (mm/U)
Stähle mit niedrigem Kohlenstoffgehalt
S15C, S25C, usw.
C15E, C15E4, usw.		 SH725 40 – 140 0.01 – 0.05
Kohlenstoffstähle, legierte Stähle
S55C, SCM440, usw.
C55, 42CrMo4, usw.		 SH725 40 – 140 0.01 – 0.05
Vorvergütete Stähle
NAK80, PX5, usw.		 SH725 40 – 140 0.01 – 0.05
Rostfreie Stähle
SUS304, SUS316, usw.
X5CrNi18-9, X5CrNiMo17-12-3, usw.		 SH725 40 – 140 0.01 – 0.05
Grauguss
FC250, FCD300, usw.
GG25, 250, GG30, 300, usw.		 SH725 30 – 100 0.01 – 0.05
Kugelgraphitguss
FC450, FCD600, etc.
GGG60, 600-3, etc.		 SH725 30 – 100 0.01 – 0.05
Aluminium-Legierungen,
Kupferlegierungen
Si < 12%		 SH725 90 – 200 0.01 – 0.05
Titan-Legierungen
Ti-6AI-4V, etc.		 SH725 30 – 100 0.01 – 0.05
Superlegierungen
Inconel718, etc.		 SH725 30 – 100 0.01 – 0.05
Für neue Wechsel-Bohrstangen (EPG*04 / EPG*03)
ISO Material des Werkstücks Sorte Schnittgeschw. Vc (m/min)
Stähle mit niedrigem Kohlenstoffgehalt
S15C, S25C, usw.
C15E, C15E4, usw.
Kohlenstoffstähle
S45C, S55C, usw.
C45, C55, usw.
Legierte Stähle
SCM440, SCr420, usw.
42CrMo4, 20Cr4, usw.		 SH7025 10 – 200
SH725 10 – 200
SH730 10 – 150
J740 10 – 100
NS9530 150 – 300
GT9530 150 – 300
Rostfreie Stähle
SUS304, SUS316, usw.
X5CrNi18-9, X5CrNiMo17-12-3, usw.		 SH7025 10 – 200
SH725 10 – 200
SH730 10 – 150
Grauguss
FC250, GG25, 250, usw.		 TH10 30 – 100
Aluminium-Legierungen
Si < 12%		 TH10 > 100
DX140 > 500
Aluminium-Legierungen
Si > 12%		 TH10 > 100
DX140 > 400
Kupferlegierungen TH10 > 100
DX140 > 500
Gehärtete Materialien BX310 30 – 150
Pulverförmiges Metall Gesinterte Pulvermetalle BX470 100 – 300

Weitere Informationen zu diesem Produkt finden Sie in unserem Online-Katalog oder im Produktbericht, den Sie herunterladen können:
