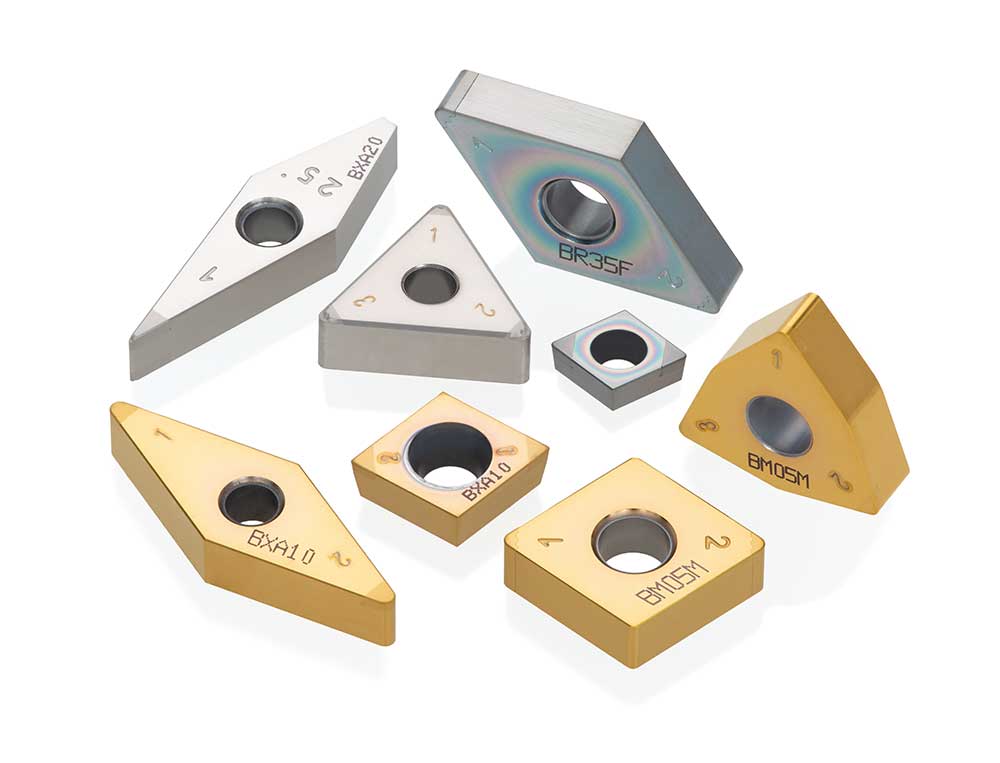

Beschichtete CBN Sorte für gehärteten Stahl

Beschichtete CBN-Serie für eine Vielzahl von Hartbearbeitungen
Die ideale Sorte kann je nach Anwendung ausgewählt werden.

BXA10 / BXA20 / BR35F

Anwendungen & Eigenschaften

Anwendungen

External turningInternal turning

Eigenschaften

1. Anwendungsbereich

2. Eigenschaften der Sorte

3. WavyJoint

Neue Löttechnologie für mehr Effizienz bei der Bearbeitung
  • Eine maximale Schnitttiefe von bis zu 0,8 mm.
    Reduziert die Anzahl der Durchgänge und erhöht die Produktivität
  • Innovative WavyJoint-Löttechnologie
    Verhindert das Ausbröckeln der CBN-Spitzen, wodurch abrupte Wendeschneidplattenbrüche bei der anspruchsvollen Trockenbearbeitung vermieden werden und gleichzeitig stabile und vorhersehbare Bearbeitungen von hochfestem Stahl gewährleistet werden.

4. Serie Hardbreakder

  • HS-Spanbrecher
    Optimiertes Spanbrecherdesign für hervorragende Spankontrolle beim Hartdrehen unter aggressiven Bedingungen
  • HP-Spanbrecher
    Entwickelt für die Fertigbearbeitung von gehärteten Teilen mit engen Toleranzen
  • HF- und HM-Spanbrecher
    Geeignet für Hartdrehanwendungen, die eine hohe Schnitttiefe erfordern, wie z.B. die Entfernung von Aufkohlungsschichten

5. Neue CBN-Wendeschneidplatten für das allgemeine Drehen

  • GNGA-Wendeschneidplatte mit 70°-Eckwinkel
  • FNGA-Wendeschneidplatte mit 45°-Eckwinkel
    • Ein kleinerer Eckenwinkel verschafft der Wendeschneidplatte mehr Freiraum zwischen der Wendeschneidplattenflanke und der Werkstückoberfläche, was einen besseren Spanfluss und eine bessere Spanabfuhr ermöglicht.
    • Ermöglicht einen größeren Außendurchmesser beim Plandrehen, bei dem die Wendeschneidplatte nach außen (von der Werkstückmitte weg) gezogen wird.
  • YNGA-Wendeschneidplatte mit 25°-Winkel
    • Ermöglicht Hinterschneiden, V-Einstechen und andere Anwendungen, die mit herkömmlichen V-Wendeschneidplatten nicht möglich sind.

Hohe Vielseitigkeit
  • Für diese Wendeschneidplatten können bestehende ISO-Drehhalter verwendet werden:
    • GNGA-Wendeschneidplatte: Halter für CNxx1204
    • FNGA-Wendeschneidplatte: Halter für DNxx1504
    • YNGA-Wendeschneidplatte: Halter für VNxx1604
  • Keine Anpassungen erforderlich, da die Schneidkantengeometrie gleich bleibt.
  • Doppelseitige Wendeschneidplatte mit 2 Schneidkanten.

6. MiniForce-Turn Doppelseitige positive Wendeschneidplatte mit CBN-Spitzen

MiniForce-Turn bietet nun Wendeschneidplatten aus CBN an, die zusätzliche Festigkeit und Sicherheit unter aggressiven Schneidbedingungen bieten.

WXGQ0403… Wendeschneidplatte

Doppelseitige positive Wendeschneidplatten

6-kantige Wendeschneidplatte mit Schwalbenschwanzform

7. CBN-Wiper-Wendeschneidplatten-Serie für erweiterten Anwendungsbereich

Erhältlich mit HP-Spanbrecher und HS-Spanbrecher für eine effektive Spankontrolle. Wendeschneidplatten ohne Spanbrecher sind ebenfalls erhältlich.
Der FW- Wiper verhindert die Ratterbildung bei langsameren Vorschüben und bietet gute Oberflächengüte der Teile.
Der MW- Wiper bietet verbesserte Oberflächengüte bei höherem Vorschub.

Anwendungsbereiche

Sorten

BXA10

  • Erste Wahl für kontinuierliche bis leicht unterbrochene Schnitte beim Drehen von gehärtetem Stahl
  • Für Schnittgeschwindigkeiten = 230 m/min oder weniger

BXA20

  • Vielseitige Sorte von kontinuierlichen bis zu stark unterbrochenen Schnitten
  • Für Schnittgeschwindigkeit = 180 m/min oder weniger

BR35F

  • Erste Wahl für stark unterbrochene Schnitte
  • Für Schnittgeschwindigkeiten = 150 m/min oder weniger

Praxis-Beispiele

Beispiel 1

Autoindustrie

Werkstücktyp: Getriebe
Material:

SCM420 / 18CrMo4 (62HRC)
Wendeschneidplatte:

2QP-CNGA120408
Sorte: BXA10
Schnittbedingungen: Vc = 100 (m/min)
f = 0.05 (mm/U)
ap = 0.15 (mm)
Kühlmittel: Trocken
Beispiel 2

Autoindustrie

Werkstücktyp: CVT
Material:

SCr420 / 20Cr4 (59HRC)
Wendeschneidplatte:

2QP-DNGA150412
Sorte: BXA20
Schnittbedingungen: Vc = 170 (m/min)
f = 0.3 (mm/U)
ap = 0.1 (mm)
Kühlmittel: Nass
Beispiel 3

Autoindustrie

Werkstücktyp: Getriebe
Material:

SCM420 / 18CrMo4 (60HRC)
Wendeschneidplatte:

2QP-CNGA120412HC
Sorte:

BR35F
Schnittbedingungen: Vc = 70 (m/min)
f = 0.05 (mm/U)
ap = 0.15 (mm)
Kühlmittel: Trocken

Standard-Schnittbedingungen

ISO Sorte Zustand des Werkstücks Schnittgeschw.
Vc (m/min)		 Schnitttiefe
ap (mm)		 Vorschub
f (mm/U)
BXA10 Kontinuierlich 100 – 230 0.05 – 0.5 0.05 – 0.3
Licht unterbrochen 100 – 230 0.05 – 0.3 0.05 – 0.2
BXA20 Kontinuierlich 60 – 180 0.05 – 0.5 0.05 – 0.3
Unterbrochen 60 – 180 0.05 – 0.3 0.05 – 0.2
BR35F Stark unterbrochen 50 – 150 0.05 – 0.3 0.05 – 0.2

Weitere Informationen zu diesem Produkt finden Sie in unserem Online-Katalog oder im Produktbericht, den Sie herunterladen können:
