DS2000シリーズ

旋削 & ねじ切り用新DLC コーティング材種

優れた耐溶着性と高品位な加工面を実現

t_572_m_01

使用用途 & 特長

使用用途

外径旋削内径旋削外径ねじ切り内径ねじ切り

特長

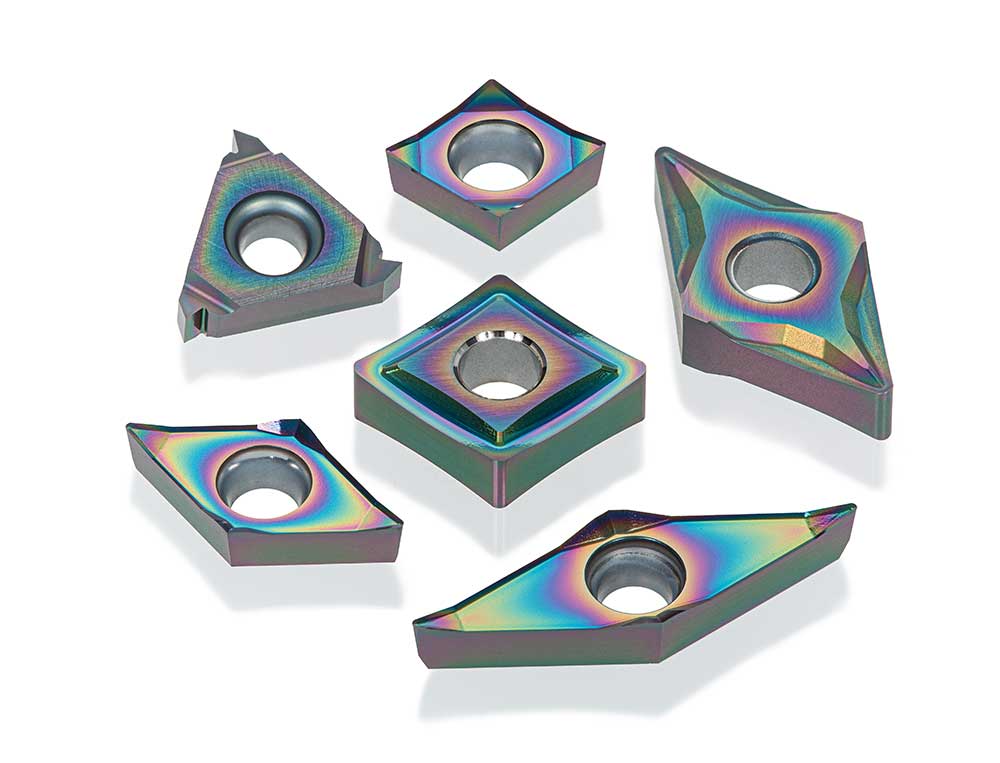

DLCコーティングインサート

DS2000

タンガロイ独自の非鉄金属加工用DLCコーティング材種

優れた耐溶着性により、構成刃先が抑制され、高品位で光沢のある加工面を実現
高硬度かつ優れた耐熱性により、刃先の摩耗の進展を抑制し、長寿命化を実現
高いコーティング密着性により幅広い加工形態で優れた加工安定性を発揮

優れた耐溶着性と高品位な加工面の実現

優れた耐溶着性により、構成刃先が抑制され、高品位で光沢のある加工面を実現。

優れた耐摩耗性

高硬度かつ優れた耐熱性により、刃先の摩耗の進展を抑制し、長寿命化を実現。

高い加工安定性

高いコーティング密着性により幅広い加工形態で優れた加工安定性を発揮。

材種

DS2005

耐摩耗性に優れ、非鉄金属の高速加工において安定した長寿命を実現。

詳細を見る

DS2015

優れた耐摩耗性と耐欠損性のバランスにより、幅広い加工形態で安定した加工性能を発揮。

詳細を見る

加工事例

事例 #1

加工部品名:	真空ポンプ部品
被削材:	A6061
インサート:	CNGG120404-28
材種:	DS2005
切削条件:	Vc = 330 (m/min) f = 0.35 (mm/rev) ap = 0.2 (mm) 切削油: 湿式

事例 #2

加工部品名:	機械部品
被削材:	C1011
インサート:	CNGG120408-28
材種:	DS2005
切削条件:	Vc = 270 (m/min) f = 0.15 (mm/rev) ap = 1 (mm) クーラント: 湿式

事例 #3

加工部品名:	シャフト
被削材:	A5052
インサート:	16IRA60
材種:	DS2015
切削条件:	Vc = 150 (m/min) ピッチ = 1 切削油: 湿式

標準切削条件

ISO	被削材	チップブレーカ	材種	切削速度 Vc (m/min)	送り f (mm/rev)	切込み ap (mm)
	アルミ合金 (Si ≤ 12%)	AL	DS2005	100 – 1200	0.1 – 0.5	0.5 – 5
	アルミ合金 (Si ≤ 12%)	28	DS2005	100 – 1200	0.1 – 0.5	0.5 – 3
	アルミ合金 (Si ≥ 12%)	AL	DS2005	100 – 300	0.1 – 0.5	0.5 – 5
	アルミ合金 (Si ≥ 12%)	28	DS2005	100 – 300	0.1 – 0.5	0.5 – 3
	銅・銅合金	AL	DS2005	100 – 300	0.1 – 0.5	0.5 – 5
	銅・銅合金	28	DS2005	100 – 300	0.1 – 0.5	0.5 – 3

ISO	被削材	材種	切削速度 Vc (m/min)
	非鉄金属	DS2015	100 – 500

この製品の詳細については、e-Catalogを見るか、製品パンフレットをダウンロードしてください。

PDF

製品パンフレット_No. 572-J
