AddMultiTurn（アド・マルチ・ターン）

高能率加工を実現する汎用性および経済性の高い6コーナインサート

1つのホルダで前挽き、後挽き、倣い、端面加工まで幅広い旋削加工に対応

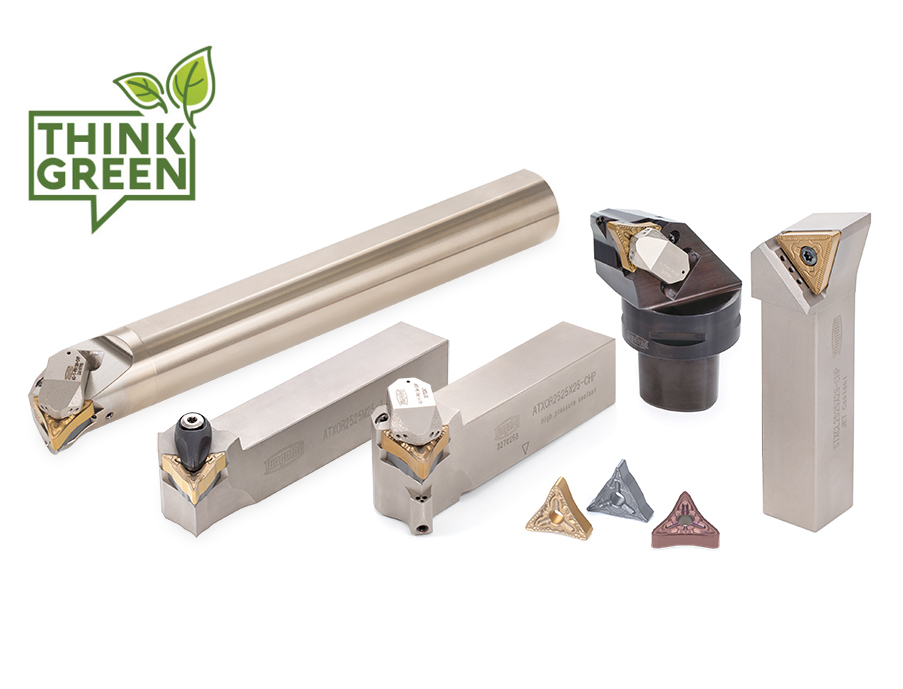

AddMultiTurn

使用用途 & 特長

使用用途

外径旋削

特長

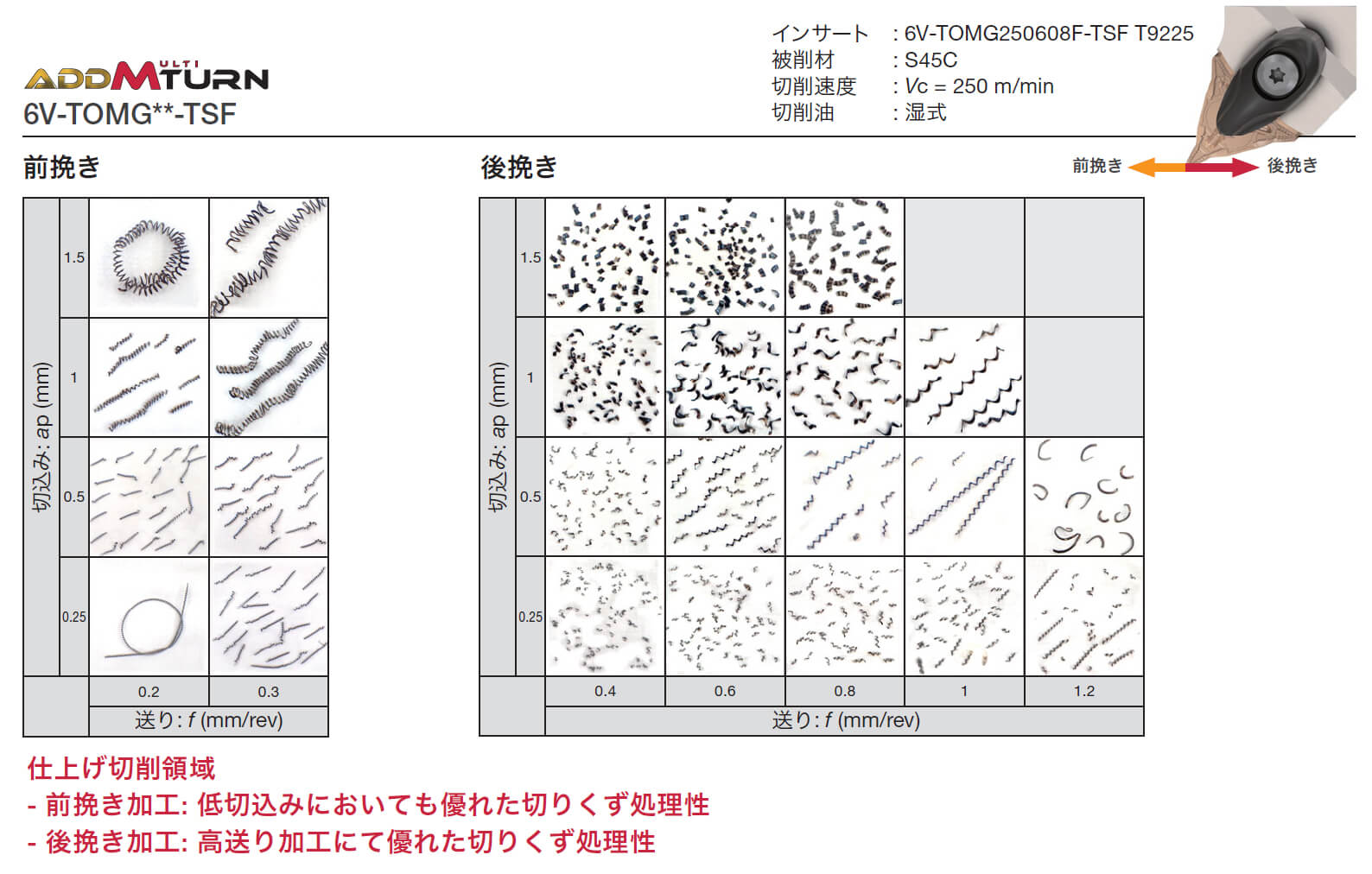

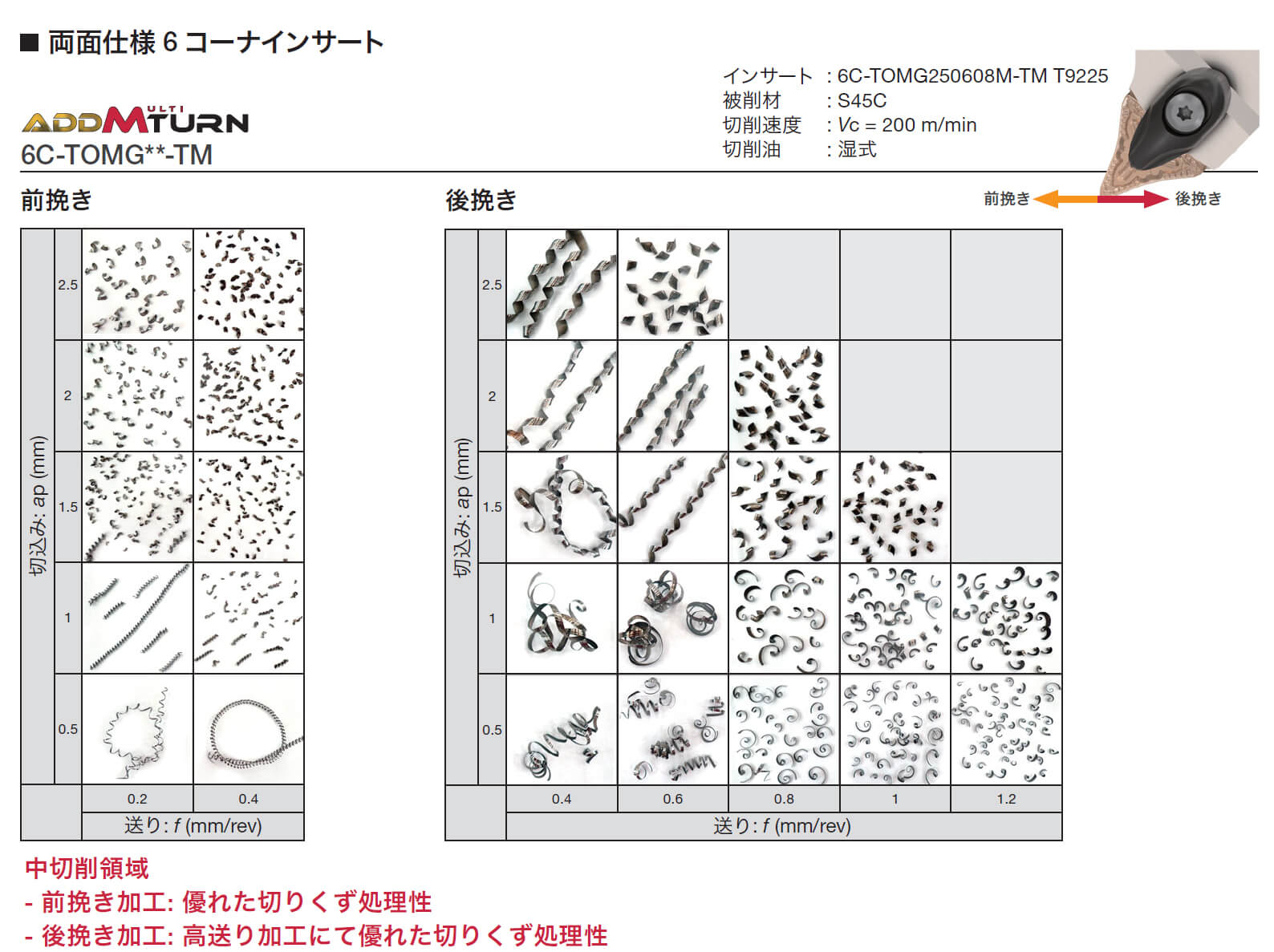

1. あらゆる加工を可能にする2種類のコーナ角と切込み角

コーナ角80°& 35°の両面仕様6コーナインサートを設定

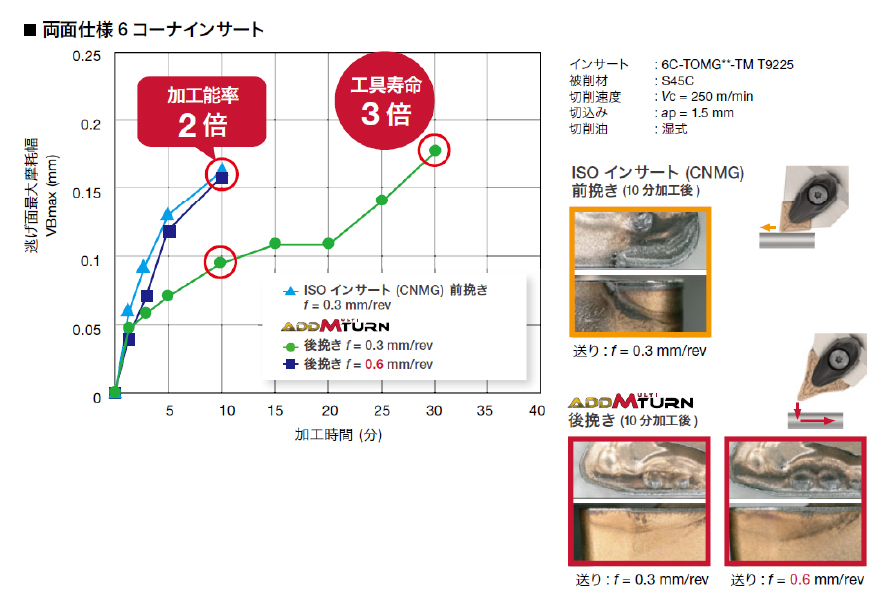

後挽き加工: 特別なプログラムは必要なく、高送り刃形により従来のISO工具に対し約200%高能率加工が可能に
前挽き加工: 従来のISO工具と同じ切込み角で、同様の加工が可能

2. インサート底面および敷金に設けた独自の凹凸形状 Y-PRISM (Y-プリズム)により、優れたクランプ剛性を実現

多方向の加工に対して、サポート力を強化し優れた刃先位置精度を実現

2種類のインサートは、同一ホルダに装着可能

※後挽き加工は、有効切れ刃長さが長い加工であり、前挽き加工と比較してチャックから引き抜く方向に切削抵抗がかかる加工となりますので、芯押しを使用した環境での加工を推奨します。

インサート & 材種

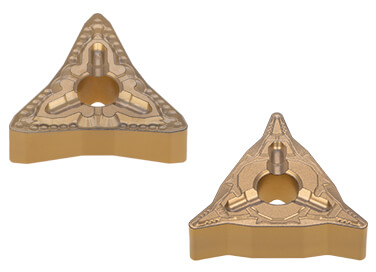

インサート

3C-TCMT

ポジ7°、M級、正三角形インサート

詳細を見る

6C-TOMG

ネガ、M級、コーナ角80°インサート

詳細を見る

6V-TOMG

ネガ、M級、コーナ角35°インサート

詳細を見る

材種

AH8015

耐摩耗性と耐欠損性を最適にバランス設計
耐熱合金の汎用加工における第一推奨材種

詳細を見る

T9225

中～荒加工における第一推奨材種
優れた耐欠損性を有する

詳細を見る

T9215

耐摩耗性と耐チッピング性のバランスに優れる
耐加工における第一推奨材種
広範囲な加工に適用可能な高汎用材種

詳細を見る

ホルダ

外径加工

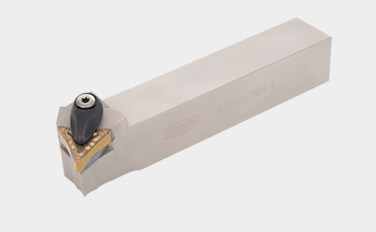

AddMultiTurnダブルクランプ式ホルダ

詳細を見る

外径加工

AddMultiTurnスクリューオン式ホルダ

詳細を見る

加工事例

事例 #1

加工部品名:	タービンシャフト
被削材:	SCr420
ホルダ:	ATXOL2525M25-A
インサート:	6C-TOMG250608M-TM
材種:	T9215
切削条件:	Vc = 147 (m/min) 端面加工: f = 0.35 (mm/rev) ap = 1 – 2 (mm) 外径旋削: f = 0.5 (mm/rev) ap = 0.5 (mm) 切削油: 湿式（外部給油）加工形態: 端面加工、外径旋削

事例 #2

加工部品名:	ギア部品
被削材:	S25C
ホルダ:	ATXOR2525M25-A
インサート:	6V-TOMG250604F-TSF
材種:	T9215
切削条件:	Vc = 200 (m/min) 荒加工 : f = 0.6 (mm/rev) x 2 パス仕上げ : f = 0.1 (mm/rev) x 1 パス ap = 0.5 (mm) x 3 パス切削油: Wet 湿式（外部給油）加工形態: 外径旋削

事例をもっと見る

標準切削条件

ISO	適応領域	チップブレーカ	材種	切込み: ap (mm)		送り: f (mm/rev)		切削速度
ISO	適応領域	チップブレーカ	材種	前挽き	後挽き	前挽き	後挽き	Vc (m/min)
	仕上げ	TSF	T9215	0.2 – 1.5	0.2 – 1.5	0.08 – 0.4	0.2 – 1.2	150 – 400
	仕上げ	TSF	T9225	0.2 – 1.5	0.2 – 1.5	0.08 – 0.4	0.2 – 1.2	80- 300
	中切削～重切削	TM	T9215	0.5 – 2.5	0.5 – 2.5	0.2 – 0.6	0.4 – 1.2	150 – 400
	中切削～重切削	TM	T9225	0.5 – 2.5	0.5 – 2.5	0.2 – 0.6	0.4 – 1.2	80 – 300
	仕上げ	TSF	T9215	0.2 – 1.5	0.2 – 1.5	0.08 – 0.4	0.2 – 1.2	100 – 250
	仕上げ	TSF	AH8015	0.2 – 1.5	0.2 – 1.5	0.08 – 0.4	0.2 – 1.2	90 – 190
	中切削～重切削	TM	T9215	0.5 – 2.5	0.5 – 2.5	0.2 – 0.6	0.4 – 1.2	100 – 250
	中切削～重切削	TM	AH8015	0.5 – 2.5	0.5 – 2.5	0.2 – 0.6	0.4 – 1.2	90 – 190
	仕上げ	TSF	T9215	0.2 – 1.5	0.2 – 1.5	0.08 – 0.4	0.2 – 1.2	140 – 500
	中切削～重切削	TM	T9215	0.5 – 2.5	0.5 – 2.5	0.2 – 0.6	0.4 – 1.2	140 – 500
	仕上げ	TSF	AH8015	0.2 – 1.5	0.2 – 1.5	0.08 – 0.4	0.2 – 1.2	20 – 80
	中切削～重切削	TM	AH8015	0.5 – 2.5	0.5 – 2.5	0.2 – 0.6	0.4 – 1.2	20 – 80

この製品の詳細については、e-Catalogを見るか、製品パンフレットをダウンロードしてください。
