TetraForce-Cut TetraMiniCut

Pagina iniziale / PRODOTTI / Grooving / TetraForce-Cut TetraMiniCut
product_Turning_TetraForce-Cut_TetraMini-Cut


Inserto a 4 taglienti, linea per scanalatura, troncatura e filettatura

Un bloccaggio inserto sicuro, affidabile e preciso

Applicazioni & Caratteristiche

Applicazioni

External groovingParting-offFace groovingExternal threading

Caratteristiche

1. Esclusivo sistema di bloccaggio a 3 punti di contatto

L’originale design della sede dell’inserto garantisce un’altissima precisione di ripetibilità della posizione del tagliente.



2. Rompitrucioli rettificati o stampati di precisione

Gamma vastissima per un’ampia flessbilità.



3. Fornitura in tempi rapidi di inserti per scanalatura speciali

Inserti & Gradi

Inserti

TetraMini-Cut – Inserti per scanalatura e troncatura (Larghezza di scanalatura 0.33 – 3.0 mm)

  • Linea per scanalatura con inserto a 4 taglienti

TetraForce-Cut – Inserti per scanalatura e troncatura (Larghezza di scanalatura 0.5 – 4.0 mm)

  • Linea per scanalatura con inserto a 4 taglienti

TetraMini-Cut – Inserti per filettatura (Passo 0.4 – 3.0 mm)

  • Inserto a 4 taglienti per filettatura
Gradi

SH7025

  • P20 – P30 / M20 – M30
  • Taglienti affilati, grado dedicato alla lavorazione dei piccoli componenti.
  • Rivestimento TiCN a struttura colonnare abbinato al multistrato TiAlN per un’elevata qualità superficiale e sicurezza operativa.

AH7025

  • P20 – P30 / M20 – M30 / S15 – S25
  • Ottima resistenza all’usura
  • PRIMA SCELTA per la scanalatura su un’ampia gamma di materiali

AH725

  • P15 – P30 / M15 – M30 / K25 – K30 / S15 – S25
  • Buon rapporto tra resistenza all’usura e alla scheggiatura
  • Per acciai ed acciai inossidabili a parametri di taglio generali

SH725

  • P20 – P30 / M20 – M30
  • Elevata resistenza all’usura
  • Per acciai ed acciai inossidabili

AH8015

  • M01 – M20 / S10 – S20
  • Buon rapporto tra resistenza all’usura e alla frattura
  • Prima scelta nella lavorazione di leghe resistenti al calore a parametri di taglio generali

AH8005

  • M01 – M10 / S01 – S10 / H10 – H20
  • Good resistance to wear and adhesion
  • Excellent performance in machining heat-resistant alloy at high speed

AH6235

  • P30 – P40 / M30 – M40
  • Provides high reliability in interrupted cutting with large depths of cut

NS9530



  • P20 – P30 / M20 – M30 / K10 – K20
  • Elevata resistenza alla frattura
  • Per finitura e taglio medio di acciai

TH10

Portainserti

Scanalatura, Troncatura, Filettatura

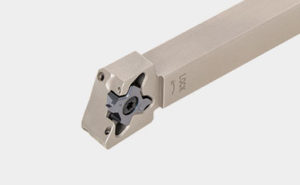

TetraMini-Cut – Portainserti

Portainserti per inserto a 4 taglienti (scanalatura, troncatura e filettatura)

Scanalatura & Troncatura

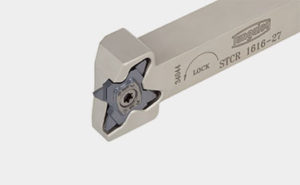

TetraForce-Cut Portainserti

Portainserti per inserto a 4 taglienti (scanalatura e troncatura)

Altro

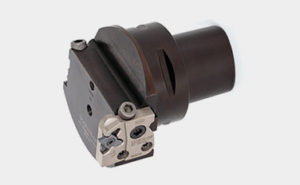

TetraForce-Cut / TetraMini-Cut – Attacchi poligonali

Portautensile integrato per inserto a 4 taglienti (scanalatura e filettatura)

Esempi di lavorazione

Esempio #1

Lavorazioni generali

Componente: Albero statore
Materiale: S45C / C45
Portainserto: STCR2525-27
Inserto: TCS27-200-020
Grado: AH725
Parametri di taglio: Vc = 210 (m/min)
f = 0.15 (mm/giro)
CDX = 2 (mm)
CW = 2 (mm)
Applicazione: scanalatura esterna
Refrigerante: sì
Macchina: tornio CNC
Esempio #2

Industria Automotive

Componente: Albero
Materiale: SCr420 / 20Cr4
Portainserto: STCR2525Z18
Inserto: TCG18R150-020
Grado: AH7025
Parametri di taglio: Vc = 100 (m/min)
f = 0.08 (mm/giro)
CDX = 2.1 (mm)
CW = 2 (mm)
Applicazione: scanalatura esterna
Refrigerante: sì
Macchina: tornio CNC
Esempio #3

Piccoli componenti / Elettronica

Componente: Albero bobina
Materiale: S45C / C45
Portainserto: STCR1010X18
Inserto: TCP18R200F-010
Grado: SH725
Parametri di taglio: Vc = 43 (m/min)
f = 0.10 (mm/giro)
CDX= 1.5 / 1.1 (mm/min)
CW = 2 / 2.5 (mm)
Applicazione: scanalatura esterna
Refrigerante: sì
Macchina: tornio a fantina

Parametri di taglio standard

TCS18R (rompitruciolo 3D), TCG18R/L (tagliente onato)
ISO Materiale da lavorare Grado Vel. taglio
Vc (m/min)		 Avanzamento: f (mm/giro)
TCL18 TCS18 TCG18
Acciai a basso tenore di carbonio
(S15C / C15, S20C / C20, ecc.)		 AH7025 80 – 180 0.03 – 0.12 0.04 – 0.16 0.04 – 0.14
NS9530 150 – 250 – – 0.03 – 0.1
Acciai al carbonio, acciai legati
(S55C / C55, SCM440 / 42CrMoS4, ecc.)		 AH7025 80 – 180 0.03 – 0.12 0.04 – 0.16 0.04 – 0.14
NS9530 80 – 220 – – 0.03 – 0.1
Acciaio pre-tempra
(NAK80, PX5, ecc.)		 AH7025 80 – 180 0.03 – 0.12 0.04 – 0.16 0.04 – 0.14
NS9530 80 – 180 – – 0.03 – 0.1
Acciai inossidabili
(SUS304 / X5CrNi18-9, X5CrNiMo17-12-2, ecc.)		 AH7025 50 – 120 0.03 – 0.12 0.04 – 0.16 0.04 – 0.14
Ghisa grigia
(FC250 / GG25 / 250, FC300 / GG30 / 300, ecc.)		 AH7025 50 – 180 0.03 – 0.12 0.04 – 0.16 0.04 – 0.14
NS9530 50 – 180 – – 0.03 – 0.1
Ghisa sferoidale
(FCD400 / 400-15, FCD600 / 600-3, ecc.)		 AH7025 50 – 180 0.03 – 0.12 0.04 – 0.16 0.04 – 0.14
NS9530 50 – 180 – – 0.03 – 0.1
Leghe di titanio (Ti-6AI-4V, ecc.) AH7025 30 – 80 0.03 – 0.12 0.04 – 0.16 0.04 – 0.14
Leghe resistenti al calore (Inconel718, ecc.) AH7025 20 – 60 0.03 – 0.12 0.04 – 0.16 0.04 – 0.14
TCP18R/L (tagliente leggermente onato) / TCP18R/L-F (tagliente affilato)
ISO Materiale da lavorare Grado Vel. di taglio
Vc (m/min)		 Avanzamento
f (mm/giro)
Acciai a basso tenore di carbonio
(S15C / C15, S20C / C20, ecc.)		 SH725
SH7025		 80 – 180 0.03 – 0.1
AH725 80 – 180 0.03 – 0.1
Acciai al carbonio, acciai legati
(S55C / C55, SCM440 / 42CrMoS4, ecc.)		 SH725
SH7025		 80 – 180 0.03 – 0.1
AH725 80 – 180 0.03 – 0.1
Acciai pre-tempra
(NAK80, PX5, ecc.)		 SH725
SH7025		 80 – 180 0.03 – 0.1
AH725 80 – 180 0.03 – 0.1
Acciai inossidabili
(SUS304 / X5CrNi18-9, X5CrNiMo17-12-2, ecc.)		 SH725
SH7025		 50 – 120 0.03 – 0.1
AH725 50 – 120 0.03 – 0.1
Ghisa grigia
(FC250 / GG25 / 250, FC300 / GG30 / 300, ecc.)		 AH725 50 – 180 0.03 – 0.1
SH725
SH7025		 50 – 180 0.03 – 0.1
Ghisa sferoidale
(FCD400 / 400-15, FCD600 / 600-3, ecc.)		 AH725 50 – 180 0.03 – 0.1
SH725
SH7025		 50 – 180 0.03 – 0.1
Leghe di titanio (Ti-6AI-4V, ecc.) SH725
SH7025		 30 – 80 0.03 – 0.1
AH725 30 – 80 0.03 – 0.1
Leghe resistenti al calore (Inconel718, ecc.) SH725
SH7025		 20 – 60 0.03 – 0.1
AH725 20 – 60 0.03 – 0.1
TCT18FR/R-ISO (Inserto per filettatura a profilo intero)／TCT18FR (Inserto per filettatura)
ISO Materiale da lavorare Durezza Grado Vel. di taglio
Vc (m/min)		 Passo(mm) Filetti per pollice (TPI)
Acciai / Acciai legati
S45C, SCM440, ecc.
C45, 42CrMoS4, ecc.		 < 200HB AH8015 80 – 180 0.8 – 3.175 32 – 8
AH725 60 – 150 0.8 – 3.0 32 – 8
SH725 60 – 150 0.4 – 2.0 64 – 12
SH7025 60 – 150 0.4 – 2.0 64 – 18
> 200HB AH8015 60 – 160 0.8 – 3.175 32 – 8
AH725 60 – 150 0.8 – 3.0 32 – 8
SH725 60 – 150 0.4 – 2.0 64 – 12
SH7025 60 – 150 0.4 – 2.0 64 – 18
Acciai inossidabili
SUS304, ecc.
X5CrNi18-9, ecc.		 – AH8015 50 – 130 0.8 – 3.175 32 – 8
– AH725 50 – 80 0.8 – 3.0 32 – 8
– SH725 50 – 80 0.4 – 2.0 64 – 12
– SH7025 50 – 80 0.4 – 2.0 64 – 18
Ghisa
FC250, FC300, ecc.
250, 300, ecc.		 – AH8015 60 – 150 0.8 – 3.175 32 – 8
– AH725 50 – 100 0.8 – 3.0 32 – 8
– SH725 50 – 100 0.4 – 2.0 64 – 12
– SH7025 50 – 100 0.4 – 2.0 64 – 18
Leghe resistenti al calore
Ti-6AI-4V, Inconel718, ecc.		 – AH8015 20 – 80 0.8 – 3.175 32 – 8
– AH725 20 – 80 0.8 – 3.0 32 – 8
– SH725 20 – 80 0.4 – 2.0 64 – 12
– SH7025 30 – 100 0.4 – 2.0 64 – 18
TCL27 / TCS27/ TCM27 / TCG27
ISO Workpiece materials Grades Cutting speed
Vc
(m/min)		 Feed: f (mm/rev) Depth of cut for profiling
(with full radius insert)
Grooving,
Parting off		 Parting off
(with hand)		 Profiling
(with full radius insert)
TCL27 TCS27 TCM27 TCG27 TCS27 TCS27 TCM27
Carbon steel
S45C / C45, etc.		 AH8005 100 – 300 0.03 – 0.12 0.05 – 0.15 0.05 – 0.25 0.03 – 0.1 0.04 – 0.12 0.05 – 0.1 0.05 – 0.15 0.5
AH7025 100 – 200
AH6235 80 – 120
NS9530 120 – 250
Alloy steel
SCM435 / 34CrMo4, etc.		 AH8005 80 – 250 0.03 – 0.12 0.05 – 0.15 0.05 – 0.25 0.03 – 0.1 0.04 – 0.12 0.05 – 0.1 0.05 – 0.15 0.5
AH7025 50 – 180
AH6235 50 – 100
NS9530 100 – 200
Stainless steel
SUS304 / X5CrNi18-9, etc.		 AH8005 100 – 150 0.03 – 0.12 0.05 – 0.15 0.05 – 0.2 0.03 – 0.1 0.04 – 0.12 0.05 – 0.1 0.05 – 0.15 0.5
AH7025 80 – 120
AH6235 50 – 120
Grey cast iron
FC250 / 250, etc.		 AH8005 80 – 250 0.03 – 0.12 0.05 – 0.15 0.05 – 0.25 0.03 – 0.1 0.04 – 0.12 0.05 – 0.1 0.05 – 0.15 0.5
AH7025 50 – 180
AH6235 50 – 100
NS9530 50 – 180
Ductile cast iron
FCD400 / 400-15, etc.		 AH8005 80 – 180 0.03 – 0.12 0.05 – 0.15 0.05 – 0.2 0.03 – 0.1 0.04 – 0.12 0.05 – 0.1 0.05 – 0.15 0.5
AH7025 50 – 120
AH6235 50 – 80
NS9530 50 – 180
Titanium alloys
Ti-6Al-4V, etc.		 AH8005 50 – 70 0.03 – 0.12 0.05 – 0.15 0.05 – 0.15 0.03 – 0.1 0.04 – 0.12 0.05 – 0.1 0.05 – 0.1 0.5
AH7025 30 – 60
Superalloys
Inconel718, etc.		 AH8005 40 – 60 0.03 – 0.12 0.05 – 0.15 0.05 – 0.15 0.03 – 0.1 0.04 – 0.12 0.05 – 0.1 0.05 – 0.1 0.5
AH7025 20 – 50
TCL38
ISO Materiale da lavorare Grado Vel. di taglio
Vc (m/min)		 Avanzamento: f (mm/giro)
Scanalatura,
troncatura
TCL38
Acciai al carbonio
(S45C / C45, ecc.)		 AH7025 80 – 180 0.03 – 0.18
Acciai legati
(SCM435 / 34CrMo4, ecc.)		 AH7025 50 – 180 0.03 – 0.18
Stainless steel
(SUS304 / X5CrNi18-9, etc.)		 AH7025 50 – 150 0.03 – 0.14
Ghisa grigia
(FC250 / 250 / GG25, ecc.)		 AH7025 50 – 180 0.03 – 0.14
Ghisa sferoidale
(FCD400 / 400-15 / GGG400, ecc.)		 AH7025 50 – 120 0.03 – 0.14
Leghe di titanio
(Ti-6Al-4V, ecc.)		 AH7025 30 – 60 0.03 – 0.14
Leghe resistenti al calore (Inconel718, ecc.) AH7025 20 – 50 0.03 – 0.14

Per maggiori informazioni su questo prodotto, visita il nostro e-catalog oppure scarica la brochure completa:
