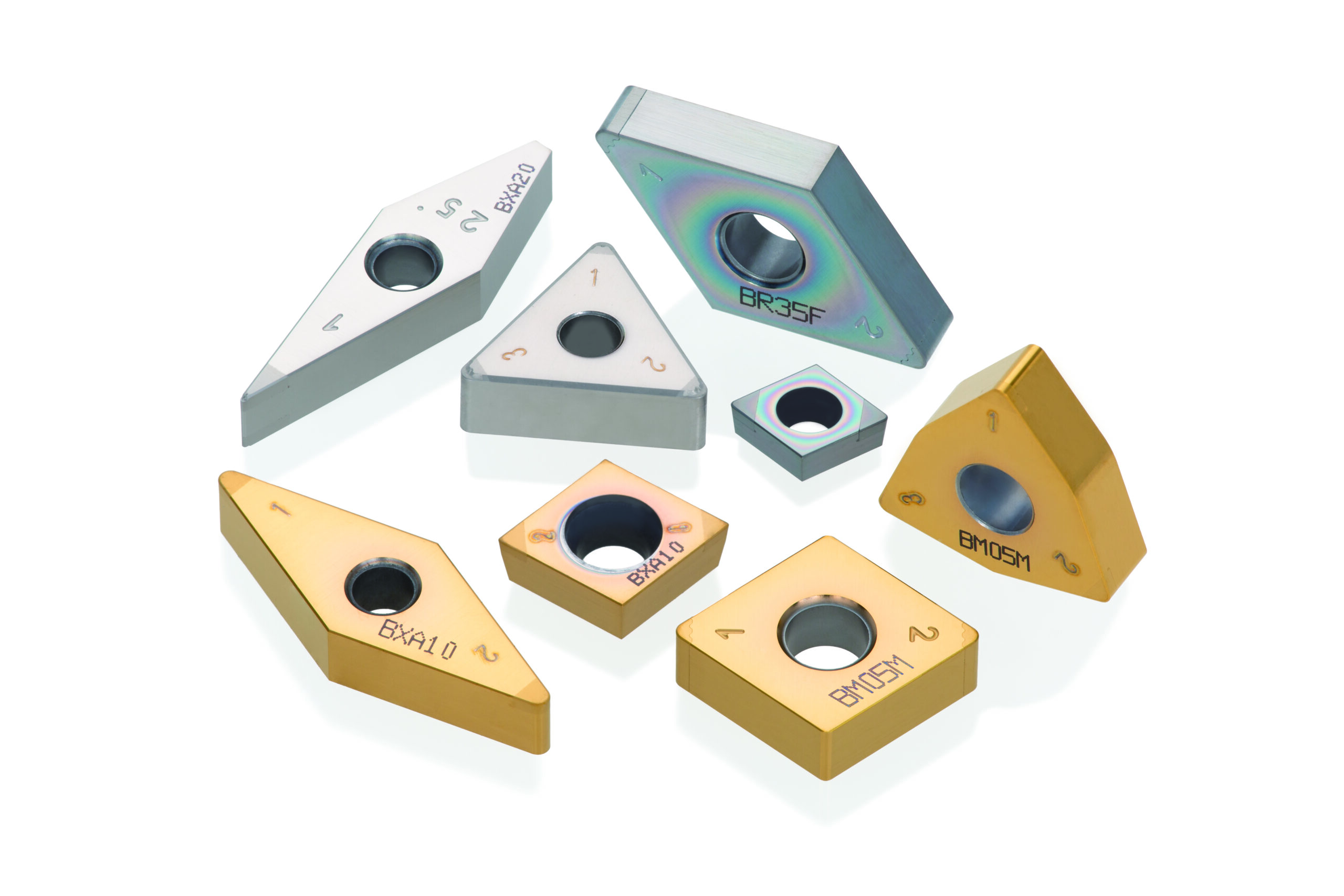

Iwaki, Japan – September 2025 – Die Tungaloy Corporation (Präsident: Satoshi Kinoshita, Hauptsitz: Iwaki City, Präfektur Fukushima) gibt die Erweiterung ihrer beschichteten CBN-Serie (BM05M/BXA10/BXA20/BR35F) bekannt und stärkt damit ihr Produktportfolio durch die Ergänzung der neuen Sorte BM05M, die speziell auf die Hochgeschwindigkeitsbearbeitung von gehärtetem Stahl abzielt. Das erweiterte Sortiment umfasst nun vier beschichtete CBN-Sorten, die eine hervorragende Verschleißfestigkeit, eine verlängerte Werkzeugstandzeit und ein flexibles Sortenauswahlsystem bieten, das auf verschiedene Bearbeitungsbedingungen und anwendungen zugeschnitten ist.
Herausforderungen und Trends
In Umgebungen der Massenproduktion, insbesondere solchen, die sich auf Automobilkomponenten konzentrieren, besteht eine wachsende Nachfrage nach höheren Schnittgeschwindigkeiten und verbesserter Produktivität bei der Bearbeitung von gehärtetem Stahl. Herkömmliche CBN-Sorten standen in diesem Bereich jedoch vor erheblichen Herausforderungen.
Eines der Hauptprobleme war die kurze Werkzeugstandzeit bei der Hochgeschwindigkeitsbearbeitung, insbesondere aufgrund von Kolkkraterverschleiß, der zu einem vorzeitigen Werkzeugversagen führt. Infolgedessen war es schwierig, das Kosten-Leistungs-Verhältnis mit teuren CBN-wendeschneidplatten zu verbessern, was es zu einer Herausforderung machte, Hochgeschwindigkeitsbearbeitung und lange Werkzeugstandzeit in Einklang zu bringen.
Diese Bedingungen haben einen starken Bedarf an neuen Lösungen geschaffen, die eine höhere Effizienz und stabile Leistung bei der Bearbeitung von gehärtetem Stahl liefern können.
Produktübersicht
Die beschichtete CBN-Serie BM05M/BXA10/BXA20/BR35F für die hochpräzise Bearbeitung von gehärtetem Stahl bietet eine ausgezeichnete Verschleißfestigkeit und thermische Stabilität, was eine lange Werkzeugstandzeit und konstante Leistung selbst bei unterbrochenem Schnitt gewährleistet. Eine Vielzahl von Sorten ist verfügbar, um verschiedenen Bearbeitungsbedingungen gerecht zu werden.
Vorteile und Merkmale

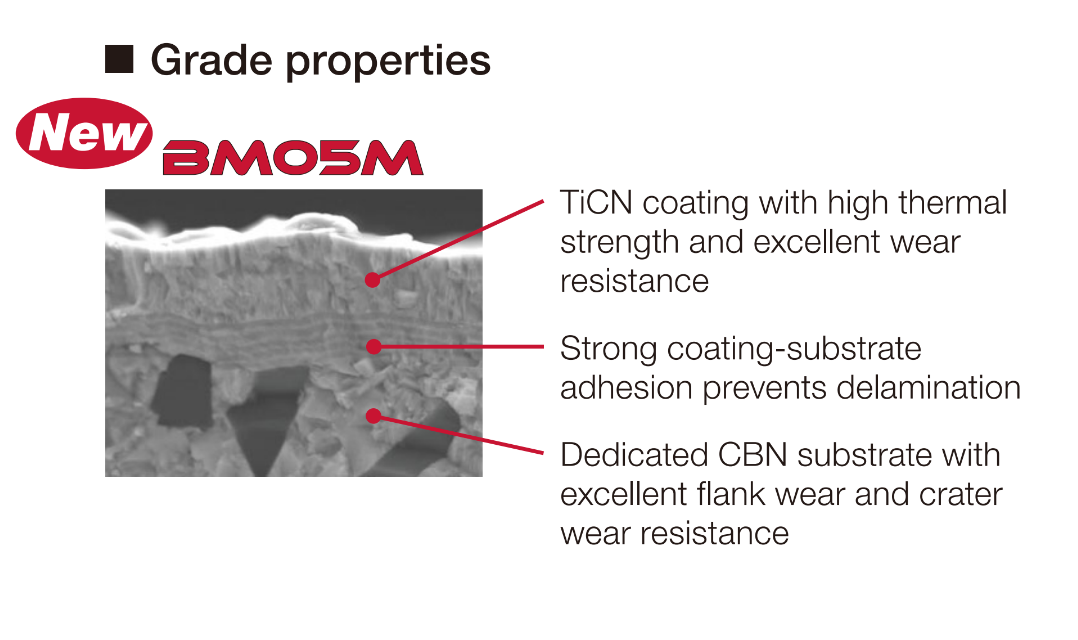

Merkmal 1: ausgezeichnete Verschleißfestigkeit bei der Hochgeschwindigkeitsbearbeitung
- Verwendet eine TiCN-basierte Hochhärtebeschichtung, die selbst bei erhöhten Temperaturen eine hervorragende Verschleißfestigkeit bietet
- Speziell entwickeltes CBN-Substrat unterdrückt Freiflächenverschleiß und Kolkkraterverschleiß
- Erreicht eine lange Werkzeugstandzeit bei der kontinuierlichen Hochgeschwindigkeitsbearbeitung von gehärtetem Stahl bei Schnittgeschwindigkeiten über Vc = 200 m/min
Merkmal 2: flexible Sortenauswahl passend zu den Bearbeitungsbedingungen
- Die Ergänzung von BM05M erweitert das Sortiment der beschichteten CBN-Sorten auf vier
- Ermöglicht eine optimale Sortenauswahl entsprechend den Bearbeitungsbedingungen und dem Werkstückmaterial
- Unterstützt eine breite Palette von Anforderungen, von der hochpräzisen bis zur hocheffizienten Bearbeitung
Merkmal 3: vielseitige Wendeschneidplattenformen für eine breite Palette von anwendungen

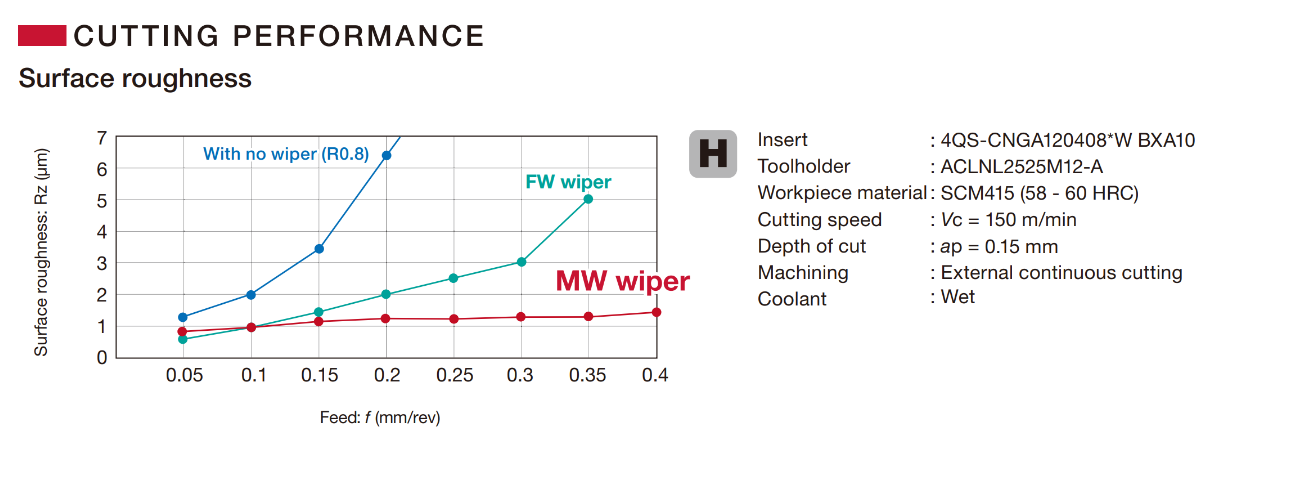

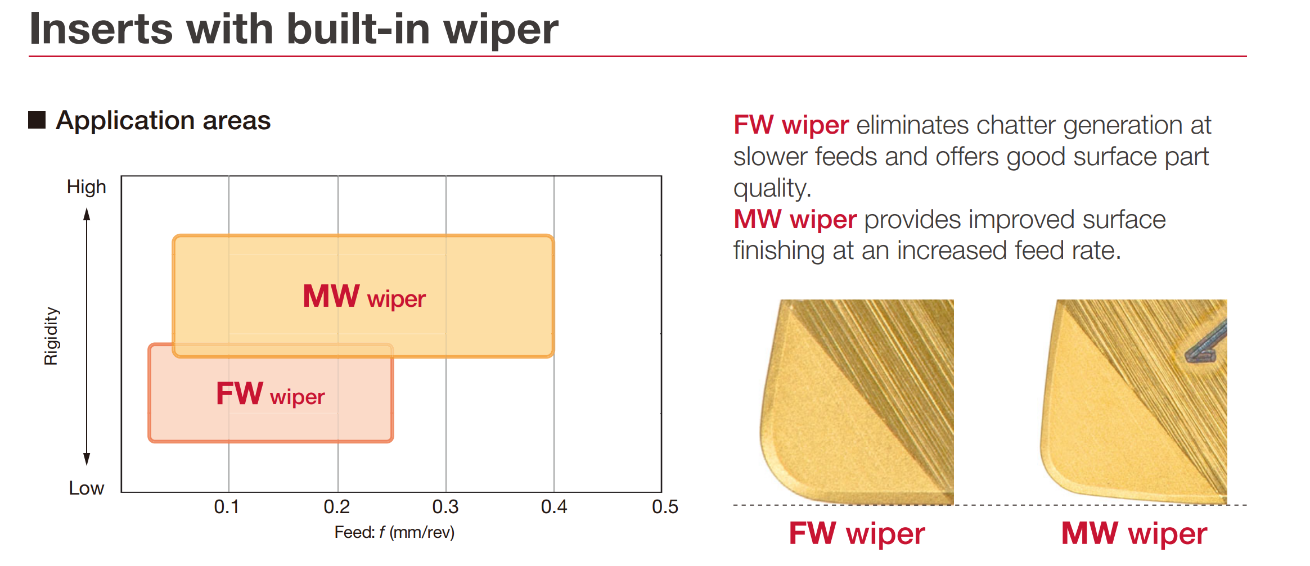

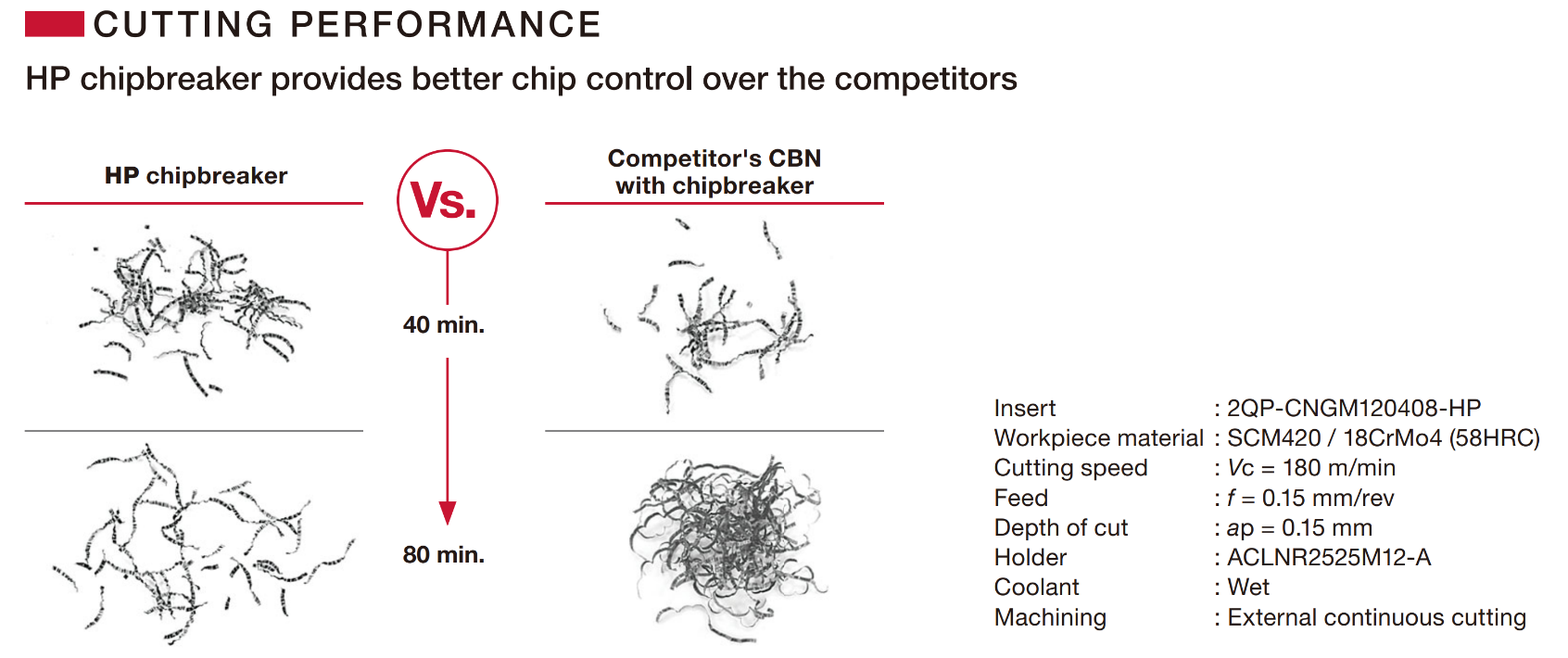

- Bietet eine Vielzahl von Wendeschneidplattengeometrien, einschließlich spanbrecher, Wiper-wendeschneidplatten und MiniForceTurn
- Liefert optimale Zerspanungsleistung für jede Schlichtbearbeitung
- Trägt zur Reduzierung der Werkzeugwechselhäufigkeit und zur Stabilisierung der Bearbeitungsqualität bei
Zerspanungsleistung
| Wendeschneidplatte | DNGA150408 |
| Schnittgeschwindigkeit | Vc = 300 m/min |
| Vorschub | f = 0,08 mm/U |
| Schnitttiefe | ap = 0,1 mm |
| Bearbeitung | Kontinuierlicher Schnitt |
| Kühlmittel | Nass |
BM05M zeigte eine überragende Verschleißfestigkeit bei kontinuierlichen Superschnell-Schnitten von gehärtetem Stahl.
Erfolgsgeschichten
VERBESSERTE WERKZEUGSTANDZEIT

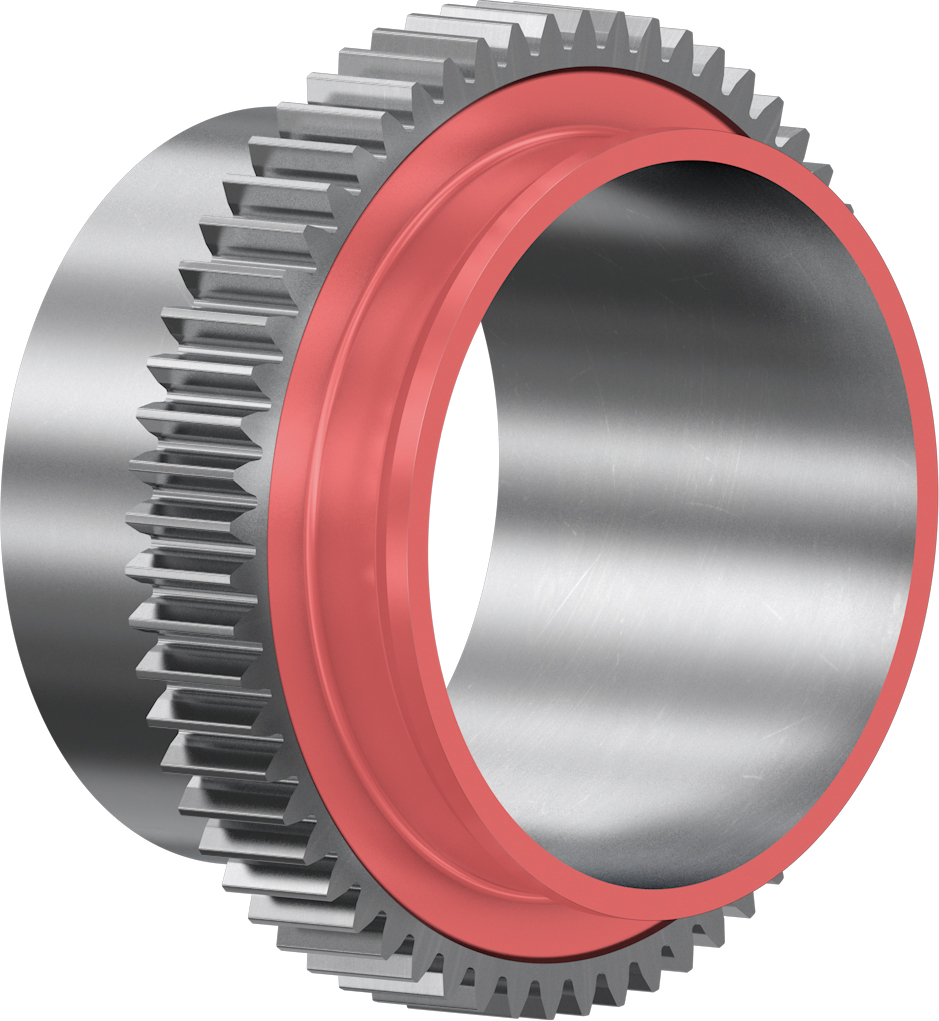

BM05M, mit ausgezeichneter Kolkkraterverschleißfestigkeit, bot eine 1,5-fache Erhöhung der Werkzeugstandzeit bei einer 1,4-fachen Schnittgeschwindigkeit gegenüber dem Wettbewerber.
| Branche | Automobil |
| Komponente | Zahnrad |
| Material-ISO-Code |  H – Gehärtetes Material |
| Werkstoff | SCM420 |
| Maschine (Spindeltyp) | CNC-Drehmaschine |
| Werkzeugfamilie | Drehen |
| Werkzeugkategorie | Außen- und Plandrehen |
| Produktname | BM05M |
| TSR-Nr. | 5367T |
VERBESSERTE WERKZEUGSTANDZEIT

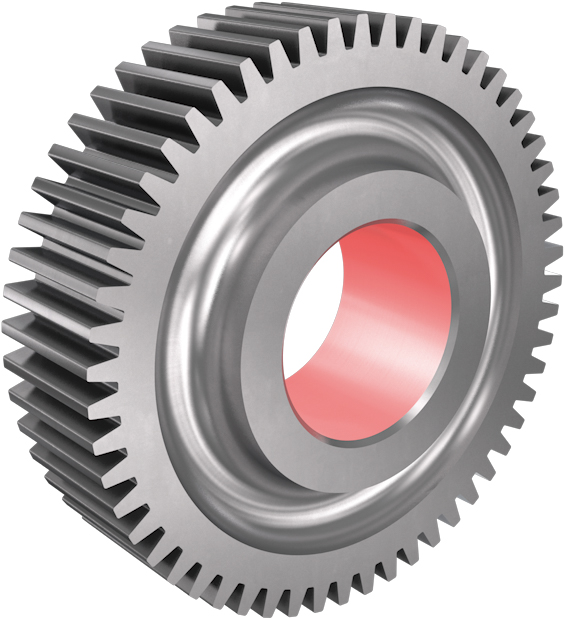

BM05M, kombiniert mit FW-Wiper, bot eine doppelte Werkzeugstandzeit bei erhöhten Vorschüben und Geschwindigkeiten gegenüber der Wettbewerber-CBN-wendeschneidplatte mit Wiper. Die Oberflächenqualität des Bauteils wurde ebenfalls verbessert.
| Branche | Automobil |
| Komponente | Zahnrad |
| Material-ISO-Code | H – Gehärtetes Material |
| Werkstoff | 20MnCrS5 |
| Maschine (Spindeltyp) | CNC-Drehmaschine |
| Werkzeugfamilie | Drehen |
| Werkzeugkategorie | Innen-Drehen |
| Produktname | BM05M |
| TSR-Nr. | 5368T |
