特殊TungMeisterヘッドの仕様検討をスピーディに
タンガロイ、「特殊TungMeisterヘッド作図システム」を公開
株式会社タンガロイ（本社：福島県いわき市）は、特殊TungMeisterヘッドの仕様検討や図面イメージ作成を支援するWebアプリ「特殊TungMeisterヘッド作図システム」を公開しました。
本アプリは、ヘッド種類（スクエア・ボール・ラフィング）の選択から、被削材グループ・ヘッド径・刃長(APMX)・コーナー形状・刃数などの工具仕様を入力するだけで、型式番号の自動生成、主要寸法の算出、簡易図面のプレビューとPDF出力、さらに推奨シャンクの提示までを一連の流れで行えます。仕様のすり合わせや確認作業を、より短時間で・より分かりやすくすることを目的としています。
アプリのポイント

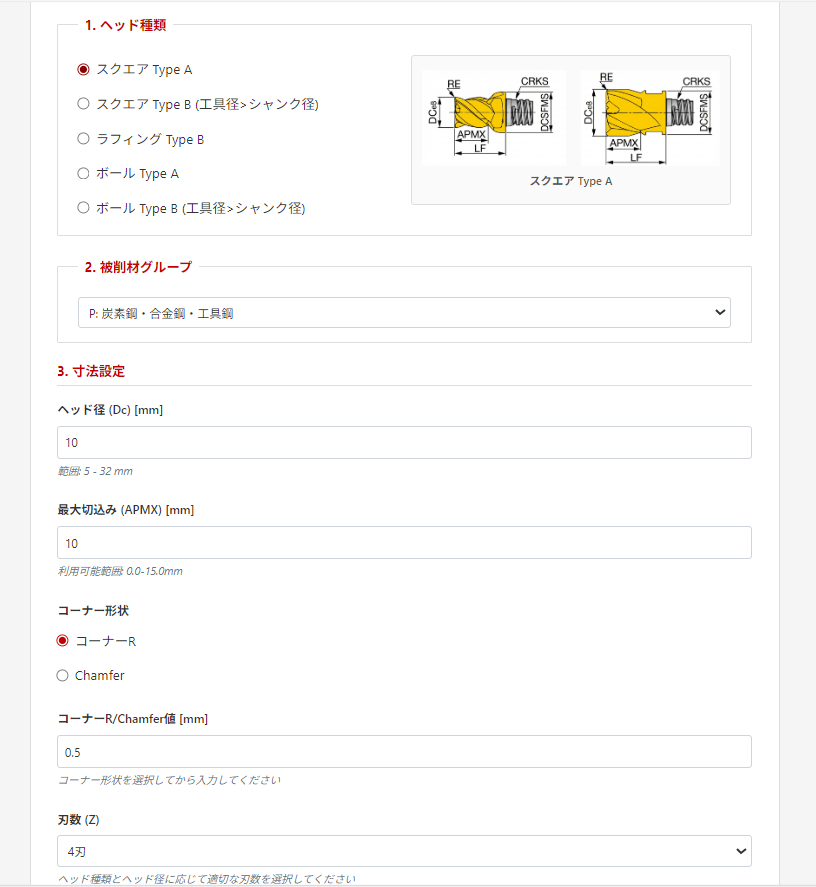

1. 迷いにくいステップ入力設計（ヘッド種類→被削材→寸法設定）
ヘッド種類（スクエア Type A／B、ボール Type A／B、ラフィング）の選択から始まり、被削材グループ（P・M・K・N・S・H）を選択。その後、ヘッド径Dc・最大切込みAPMX・コーナー形状（R／Chamfer）・刃数を指定するだけで、必要な情報を自然な順番で整理できます。
- 単位切替（mm／inch）に対応し、すべての寸法値と型番が自動変換
- 日本語／英語の表示切替に対応
- ヘッド種類・径に応じてAPMX範囲や刃数の選択肢を自動で絞り込み

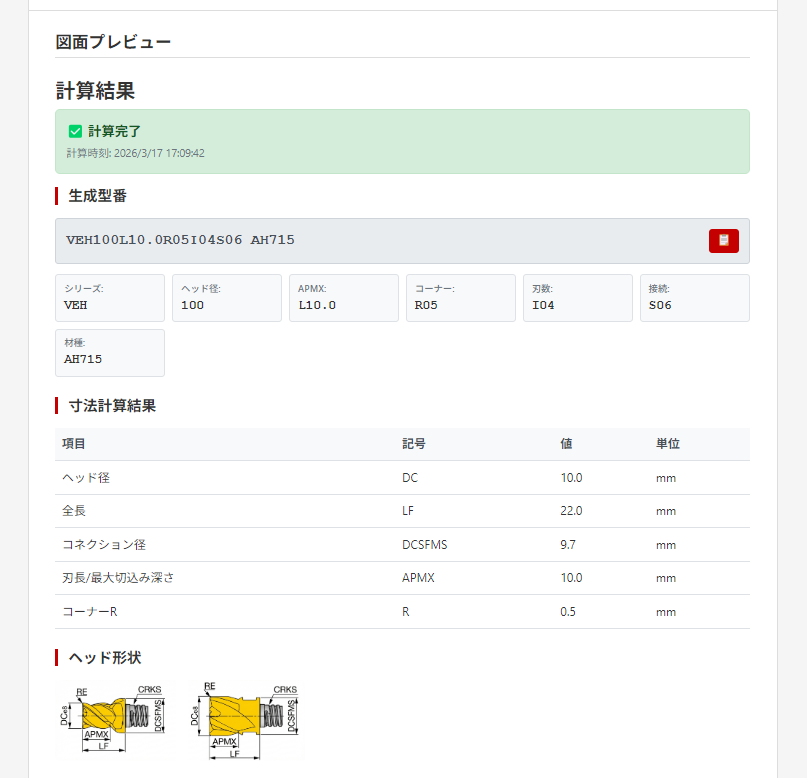

2. 型式番号の自動生成と寸法計算結果の即時表示
入力した仕様条件から型式番号を自動生成し、各構成要素（シリーズコード・径コード・APMXコード・コーナーコード・刃数コード・材種コード）の内訳を分かりやすく表示します。また、主要寸法（ヘッド径Dc・全長Lf・接続径DCSFMS・最大切込みAPMX）を一覧で確認でき、型番のワンクリックコピーにも対応しています。
- 型式番号の構成要素をブレークダウン表示
- 寸法計算結果を表形式で即時表示

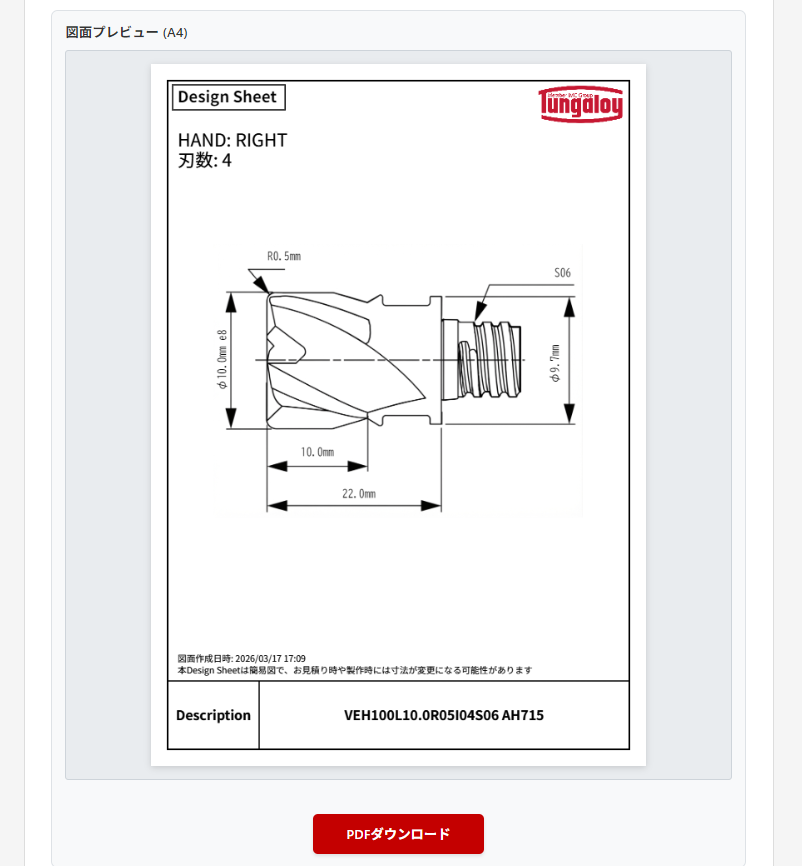

3. 図面プレビューからPDF出力までワンストップ
計算結果を反映したA4サイズの簡易図面をキャンバス上でリアルタイムプレビューし、そのままPDFとしてダウンロードできます。PDFには推奨シャンク候補の寸法図・仕様表も含まれ、社内検討資料やお客様との仕様確認用資料の作成を効率化します。
- 型式番号・主要寸法・刃数などを図面に反映

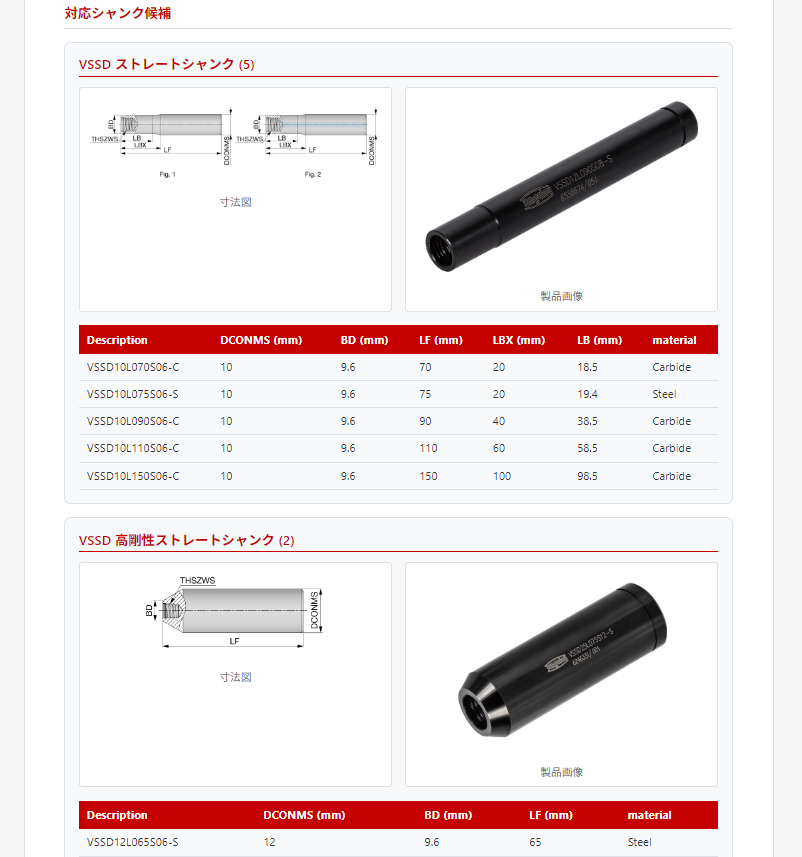

- 推奨シャンク（ストレート・テーパネック・超硬など6種）を自動提示
- PDFとして保存し、共有・レビューを容易に
主な仕様（抜粋）
- 対応ヘッド種類：スクエア Type A／B、ボール Type A／B、ラフィング
- 対応ヘッド径Dc：5.0～32.0mm（mm／inch切替）
- 被削材グループ：P（炭素鋼・合金鋼）、M（ステンレス鋼）、K（鋳鉄）、N（アルミ合金）、S（耐熱合金）、H（焼入れ鋼）
- 寸法設定：最大切込みAPMX、コーナー形状（R／Chamfer）、刃数（2～10枚刃）
- 推奨シャンク：VSSD／VSSD高剛性／VSSD-W／VSSD-W-A／VTSD／VTSD-W-A
- 対応言語：日本語／英語
- 出力：図面プレビュー（A4）、PDFダウンロード（図面＋シャンク推奨情報）
アクセス
「特殊TungMeisterヘッド作図システム」は、以下のURLからご利用いただけます。
今すぐ作図システムを試す
