特殊溝入れインサート作図システム

各項目に必要な工具の情報を入力することで、特殊溝入れ加工用インサートの簡易図面を作成いただけます。

入力項目の寸法表

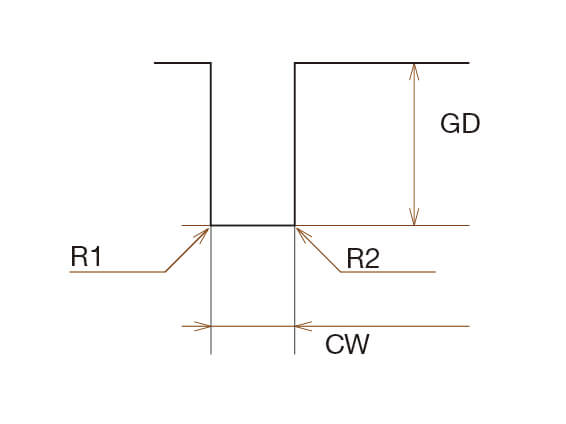

寸法（面取りなし）

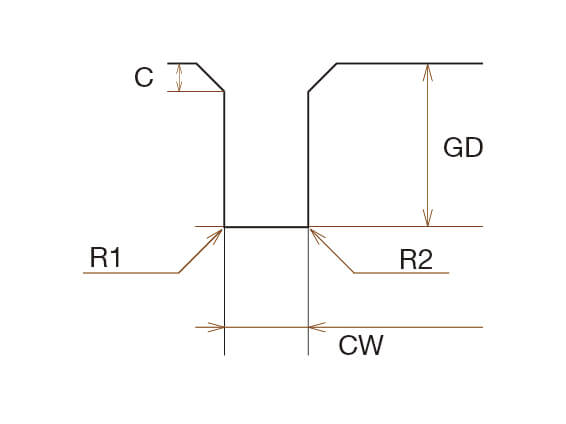

寸法（面取りあり）

1.溝形状*

溝幅（CW）*

入力範囲 : 0.33mm~mm

溝深さ（GD）*

入力範囲 : 1.0mm~mm

面取り有無*

面取りなし

面取りあり

2.刃型形状*

コーナR形状*

コーナR

フルR

コーナR左（R1）*

入力範囲 : 0mm~mm

コーナR右（R2）*

入力範囲 : 0mm~mm

フルR*

面取り幅（C）*

入力範囲 : 0.05mm~0.50mm

3.その他

被削材

最大20文字

部品名

最大20文字

備考

最大50文字

*必須項目入力単位 : mm

図面を生成中...

この条件に該当する特殊工具図面は本システムで作成できません。こちらからお問い合わせください。
